vendredi 30 décembre 2011

Chantier 5 - Le salon - 6ème partie

Après avoir quasiment fini l'électricité, je me suis remis au faux plafond.

Dans la 1ère partie de ce chantier j'avais fini de mettre tout les pitons de réhabilitation, les tiges filetées et les brides de fourrure.

Dans un premier temps j'avais essayé d'aligner les brides avec un cordeau mais en vérifiant à la règle de maçon, il y avait des écarts.

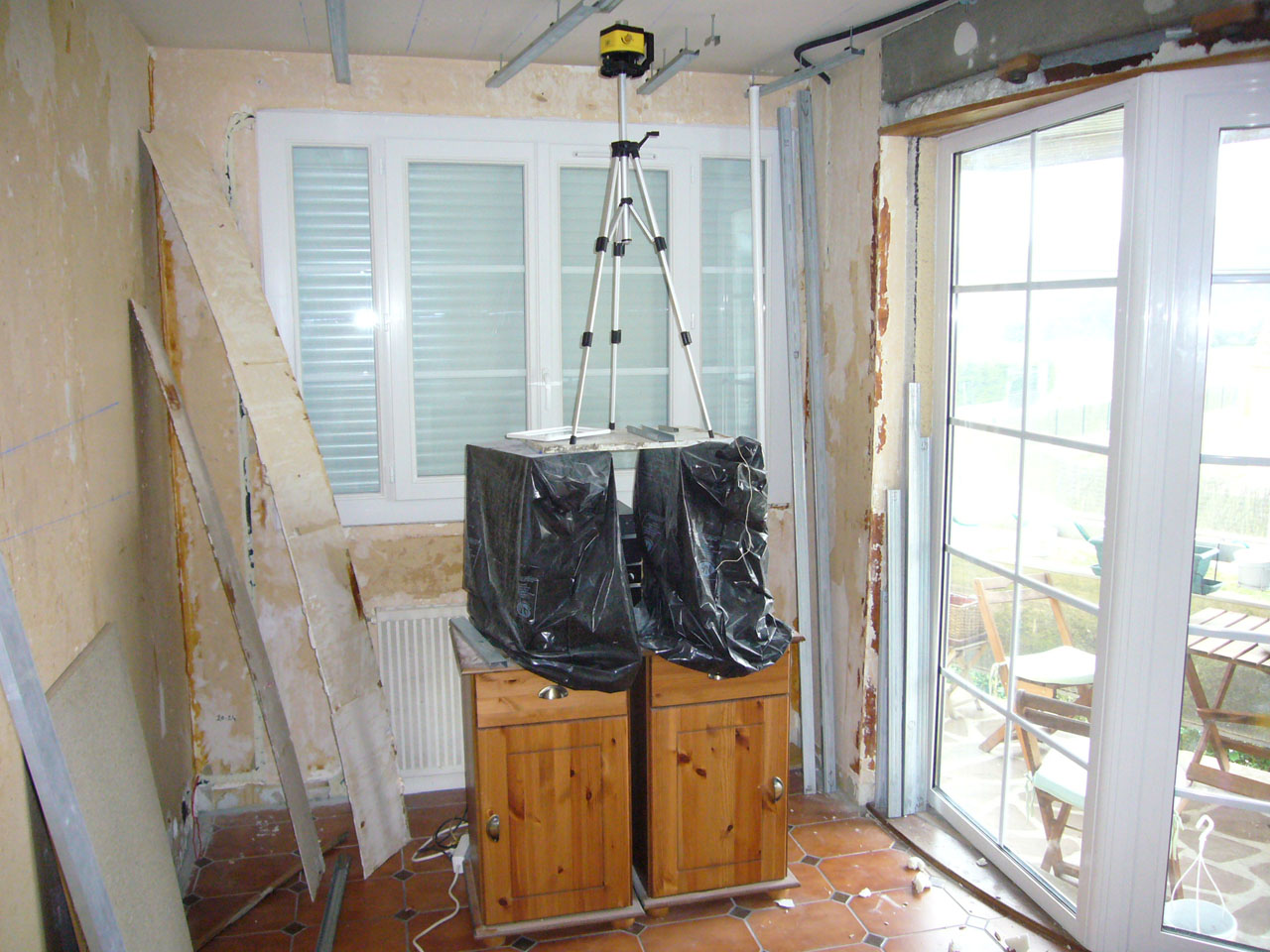

J'ai donc fais l'acquisition d'un niveau laser, et là, du pur bonheur, en moins d'une heure tout était fini. C'est quand même super pratique cette petite bête !!!


prise antenne tv gaine icta

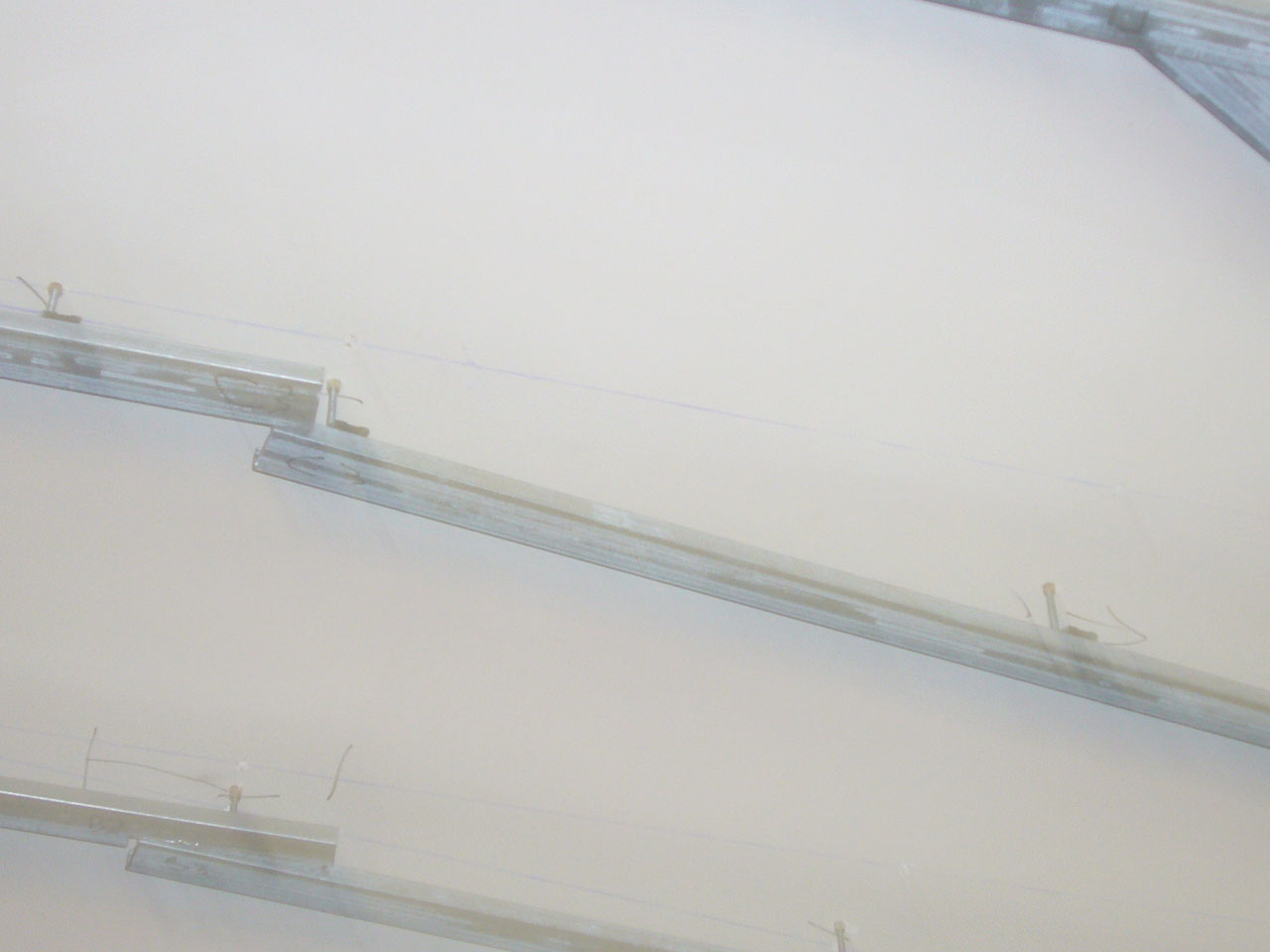

Lors de la pose des fourrures pour le faux plafond il y a quand même eu des trucs bizarre, genre ça :
Les solives ne sont pas alignés, ou alors il y a eu une reprise....

prise antenne tv gaine icta



Voilà des belles fourrures alignées. La pose des cornières d'angle à également commencée.
On en voit une au fond à gauche.

prise antenne tv gaine icta

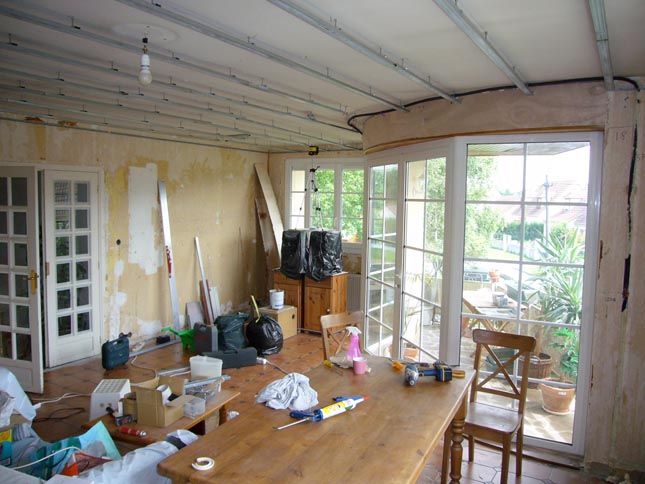

Les cornières d'angle pour le faux plafond sont presque toutes posées.

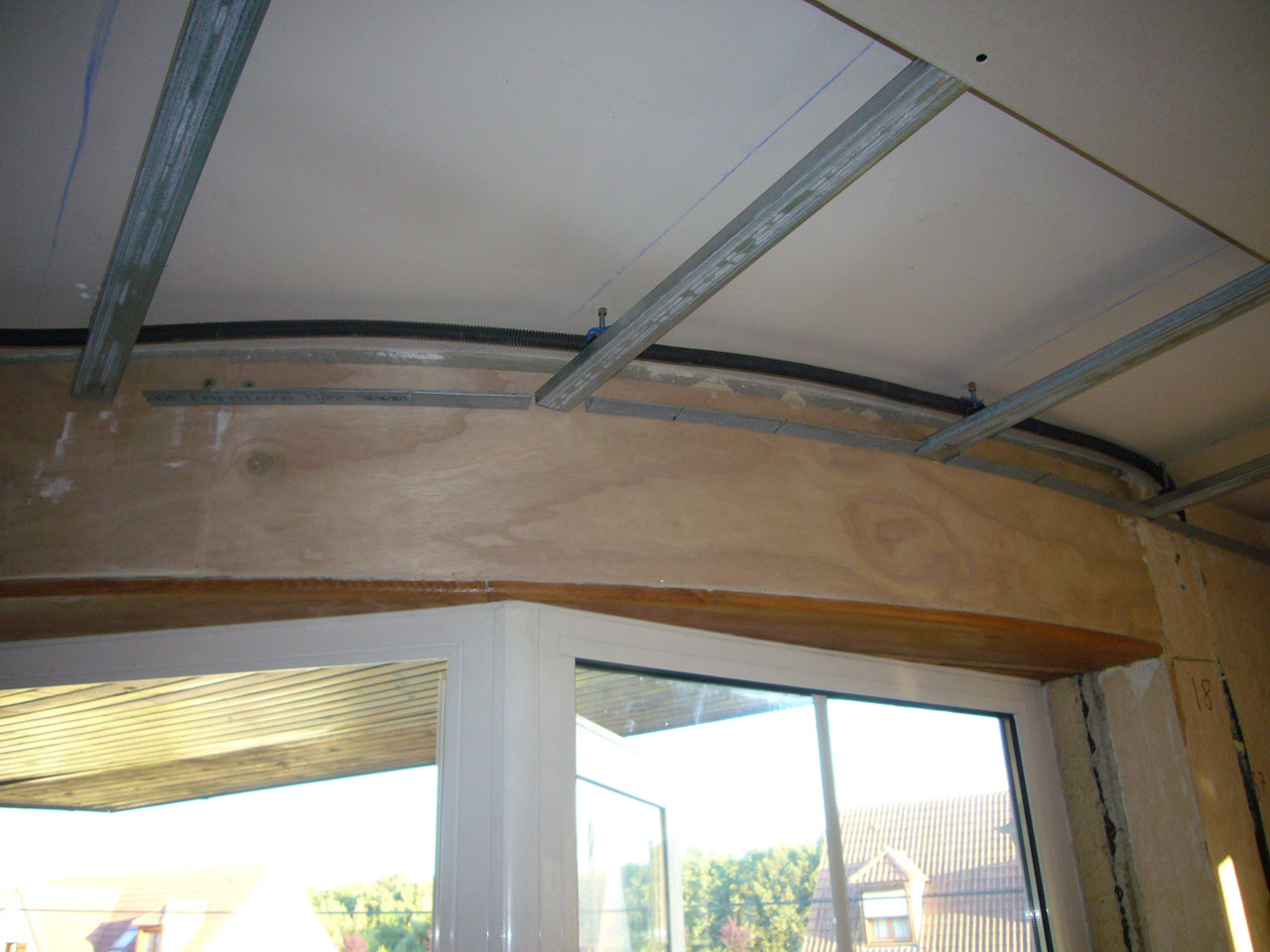

Il reste un point singulier qu'est l'arrondi de la baie vitrée.
On voit également la gaine ICTA qui alimente la lampe extérieure de l'autre coté de la baie vitrée.

prise antenne tv gaine icta



Pour courber une cornière, rien de plus simple, il suffit de faire des entailles dans la partie horizontale tout les 7 cm environ. La cornière étant suffisamment flexible, elle se plaque sans problème au support courbe.

prise antenne tv gaine icta

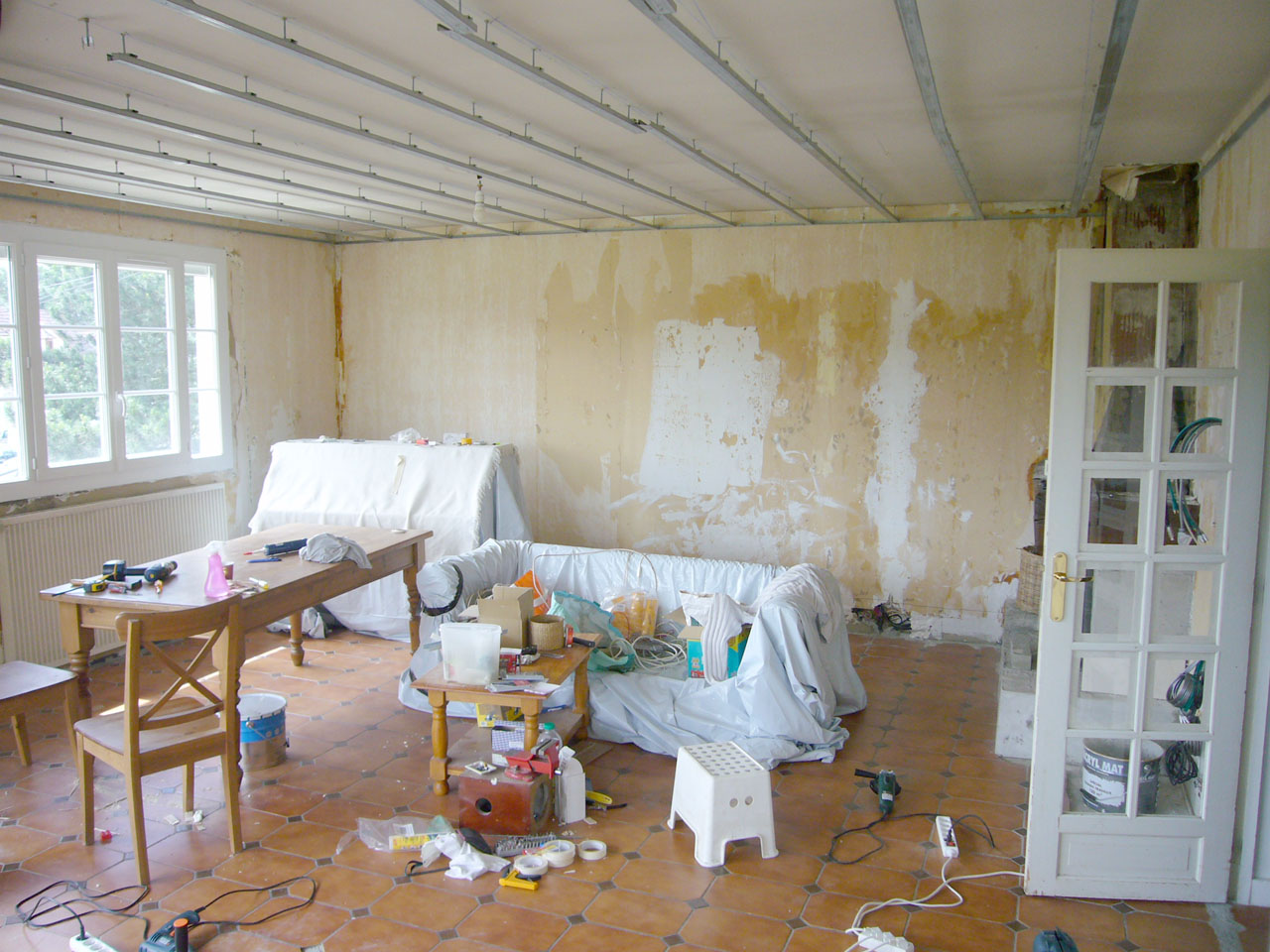

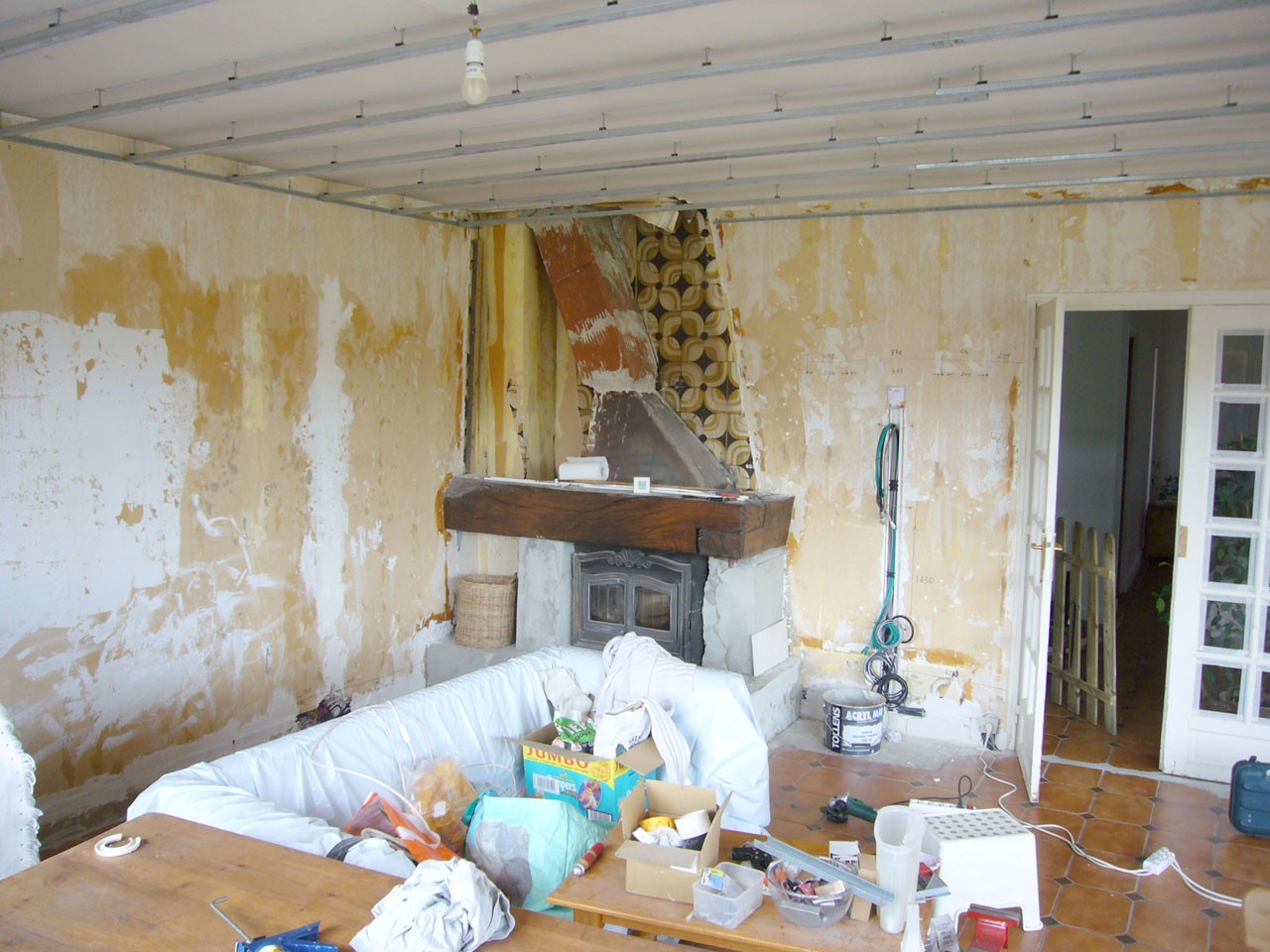

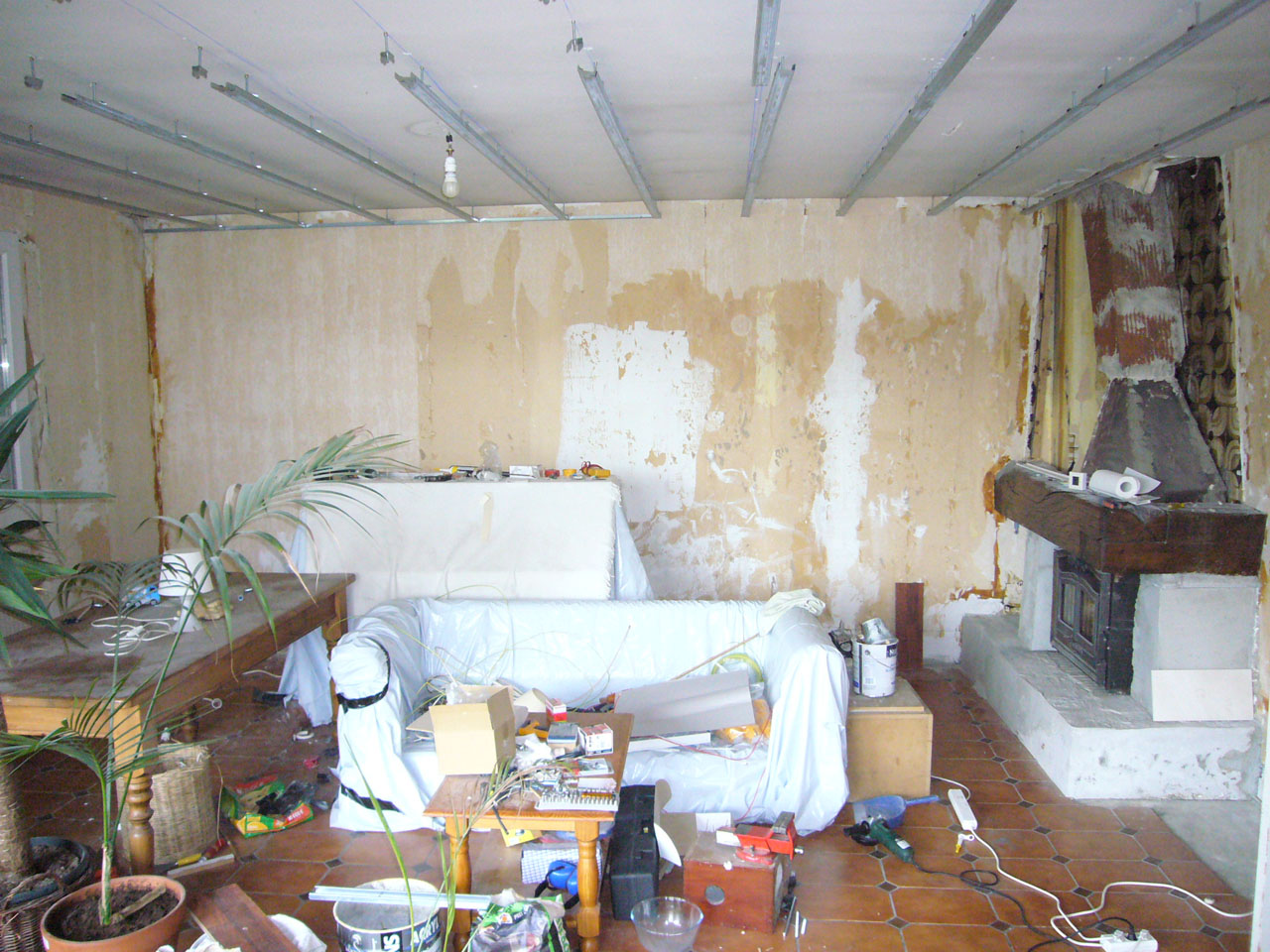

Quelques vues générale de la pièce.

prise antenne tv gaine icta



Il n'y a plus qu'à poser la BA10 au plafond.

prise antenne tv gaine icta

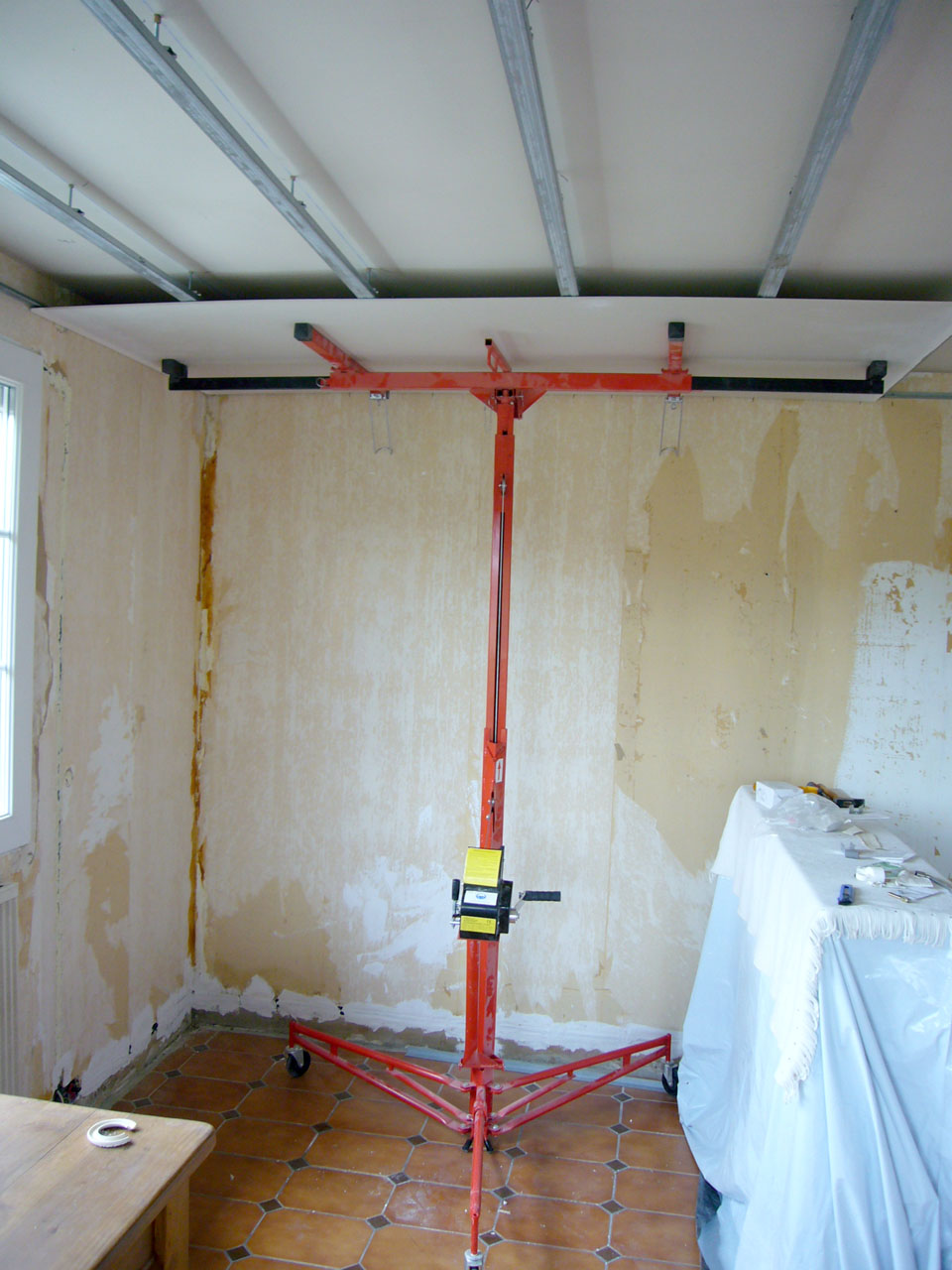

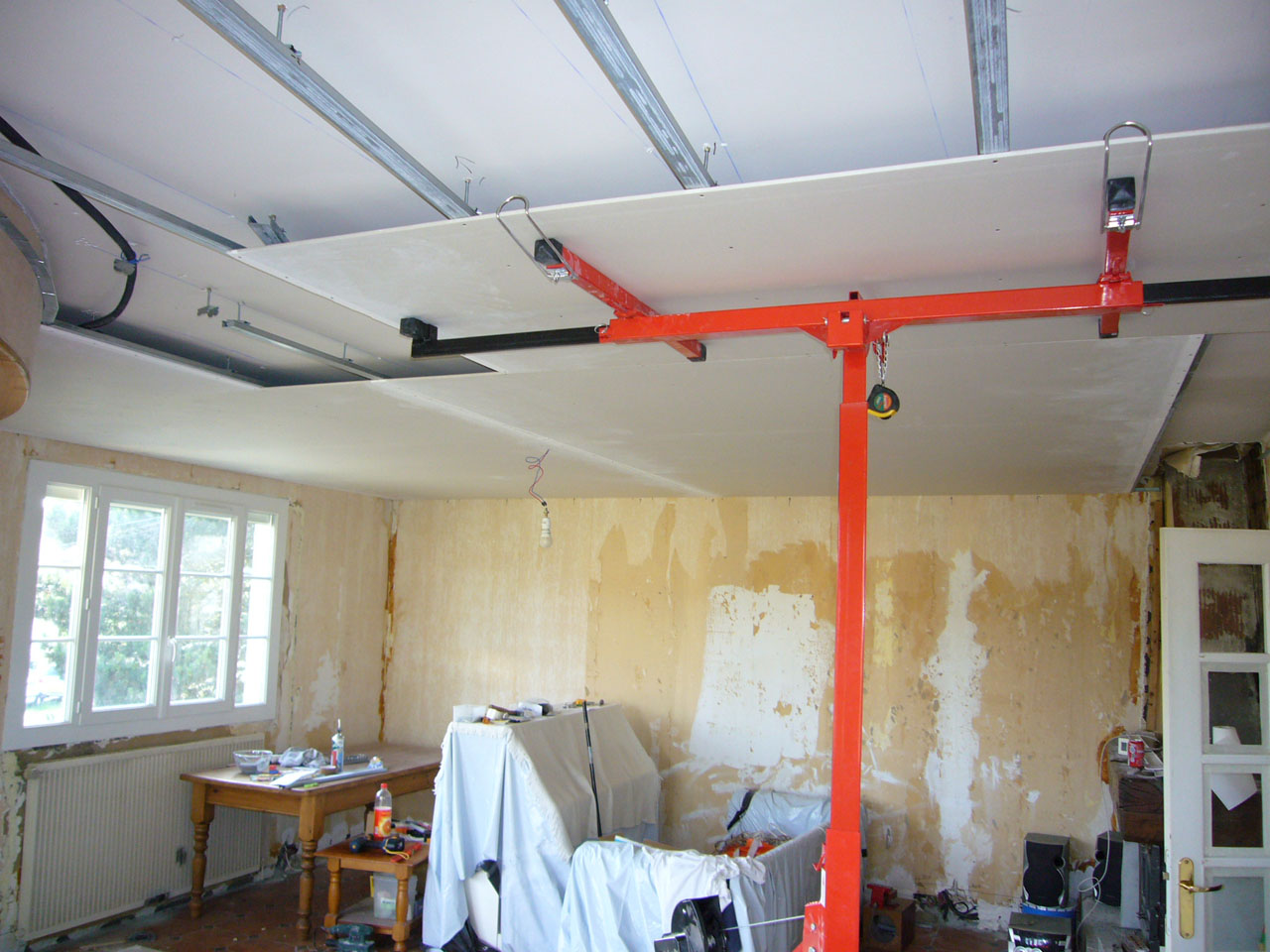

Pour mettre vos plaques de BA10 au plafond, il vous faut absolument ce merveilleux accessoire: le lève-plaque !
Sans cela je n'ose imaginer la galère.

prise antenne tv gaine icta



Si vous avez vos plaques à proximité et préparée cela va relativement vite.

prise antenne tv gaine icta

Chantier 5 - Le salon - 5ème partie

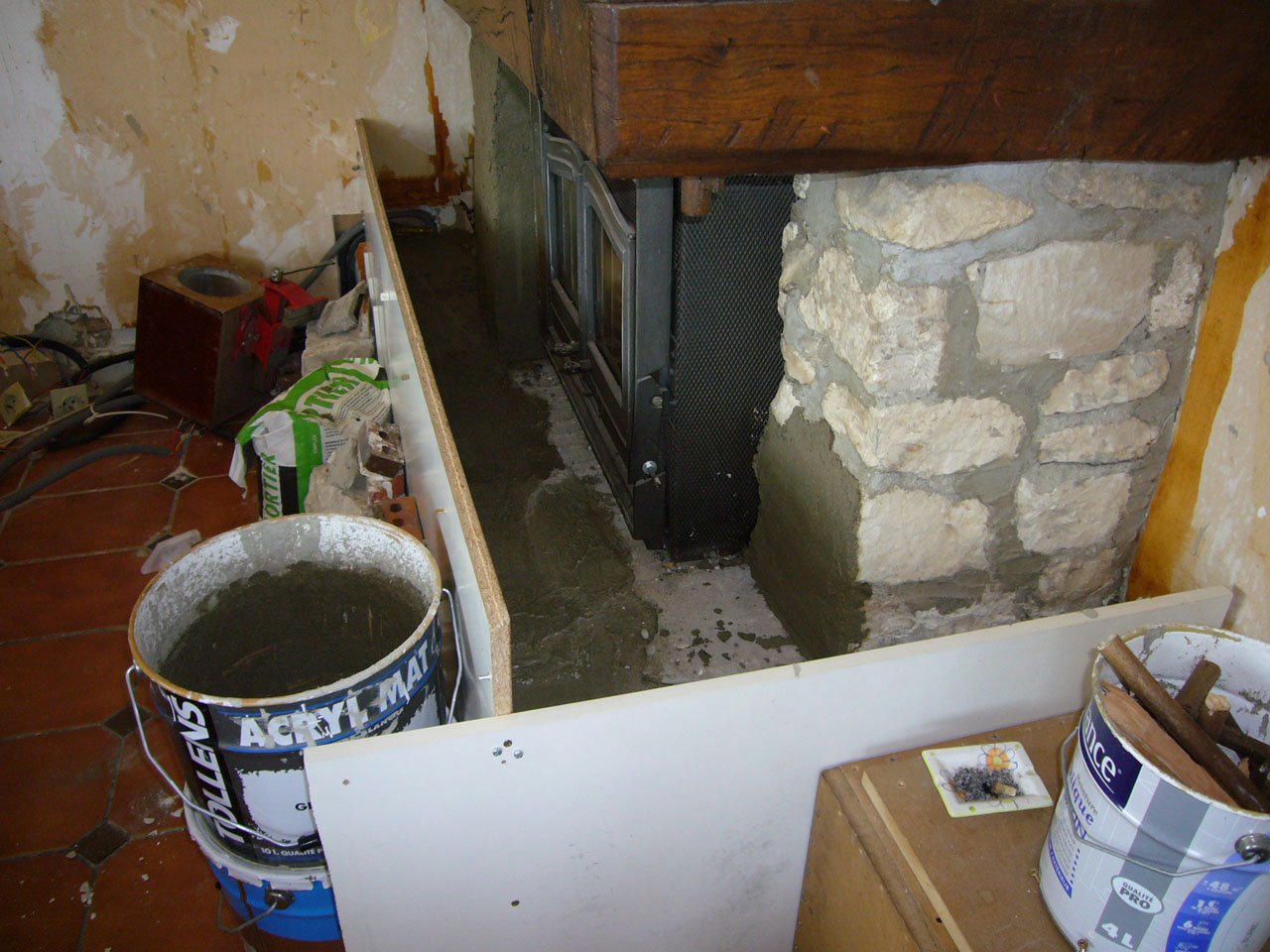

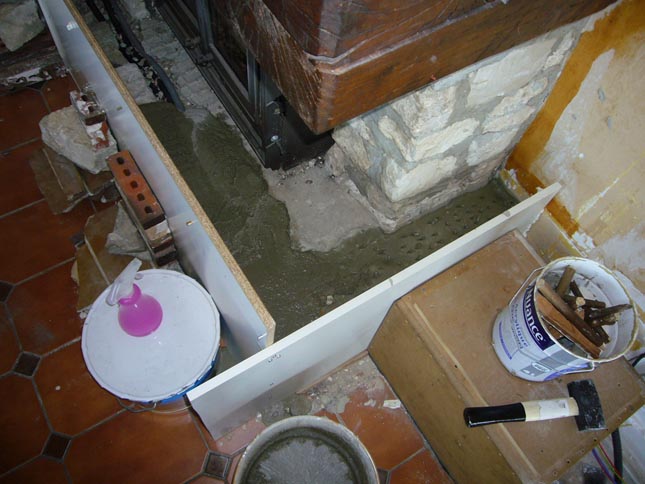

Une fois que toutes les gaines ICTA sont passées il ne reste plus qu'à faire un coffrage et de remplir ça au mortier.
Soyez indulgent c'était la première fois que je manipulais du mortier et que je faisais un coffrage... d'ailleurs ça se voit ;)


prise antenne tv gaine icta



Ensuite, toujours au mortier, j'ai recouvert les pierres apparentes des deux cotés. Le but étant d'y mettre d'autres plaquettes de parement, en accord avec le reste de la décoration du salon.

prise antenne tv gaine icta



Autant couler dans un coffrage ça reste relativement simple, autant faire du mortier projeté à la truelle demande un sacré coup de main.

prise antenne tv gaine icta

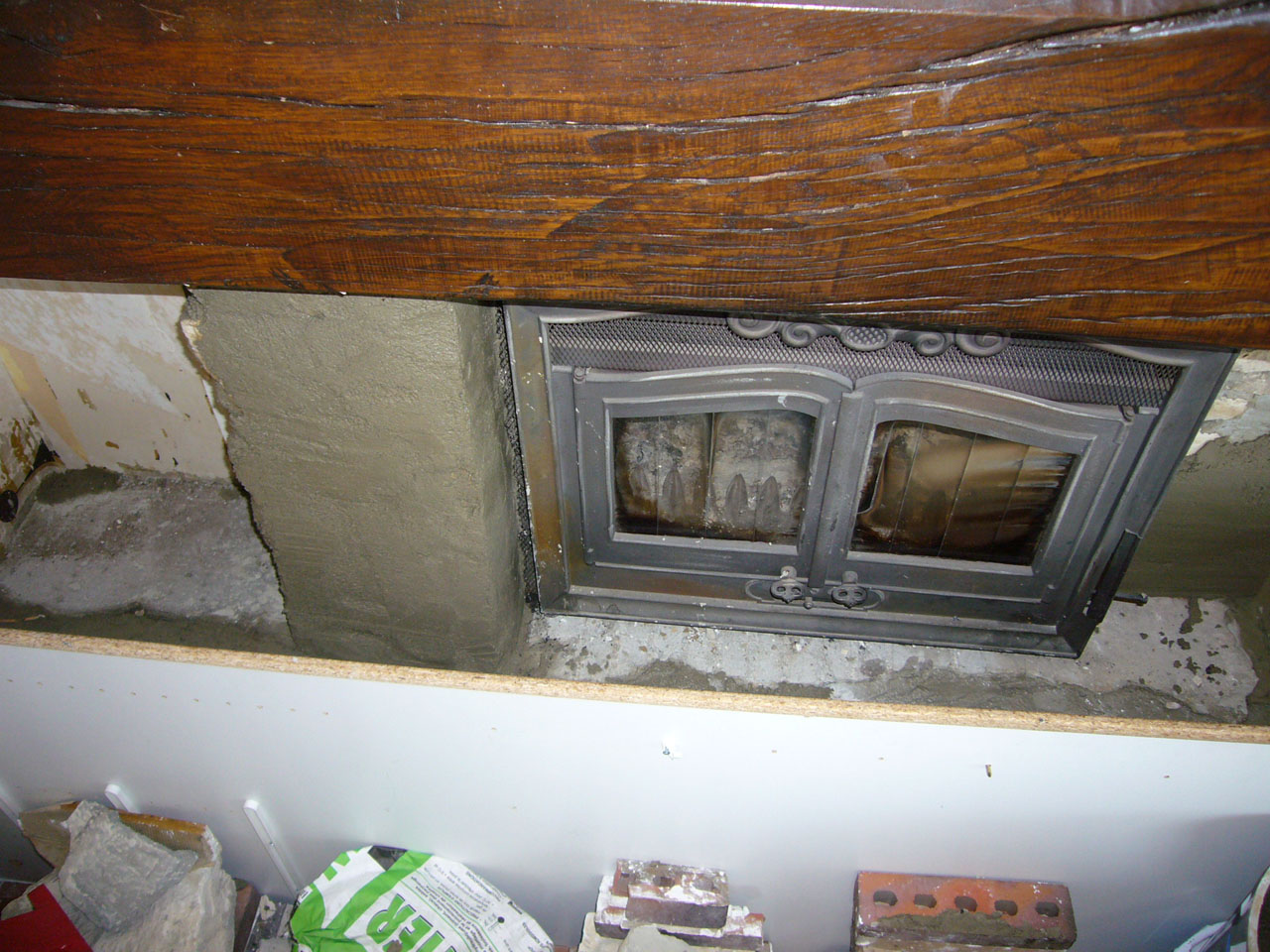

Une fois que c'est sec on démoule le gâteau et le résultat n'est pas si mal que ça.

prise antenne tv gaine icta



Une fois les gaines passés, il me restait un poste que j'aimais bien, le câblage pour le plasma.
La saignée a été faite dans le plâtre, les deux fils noir sont juste maintenus mais n'iront pas dans la goulotte.
On distingue en haut à gauche, le câble d'antenne qui est déjà  dans la goulotte.

prise antenne tv gaine icta

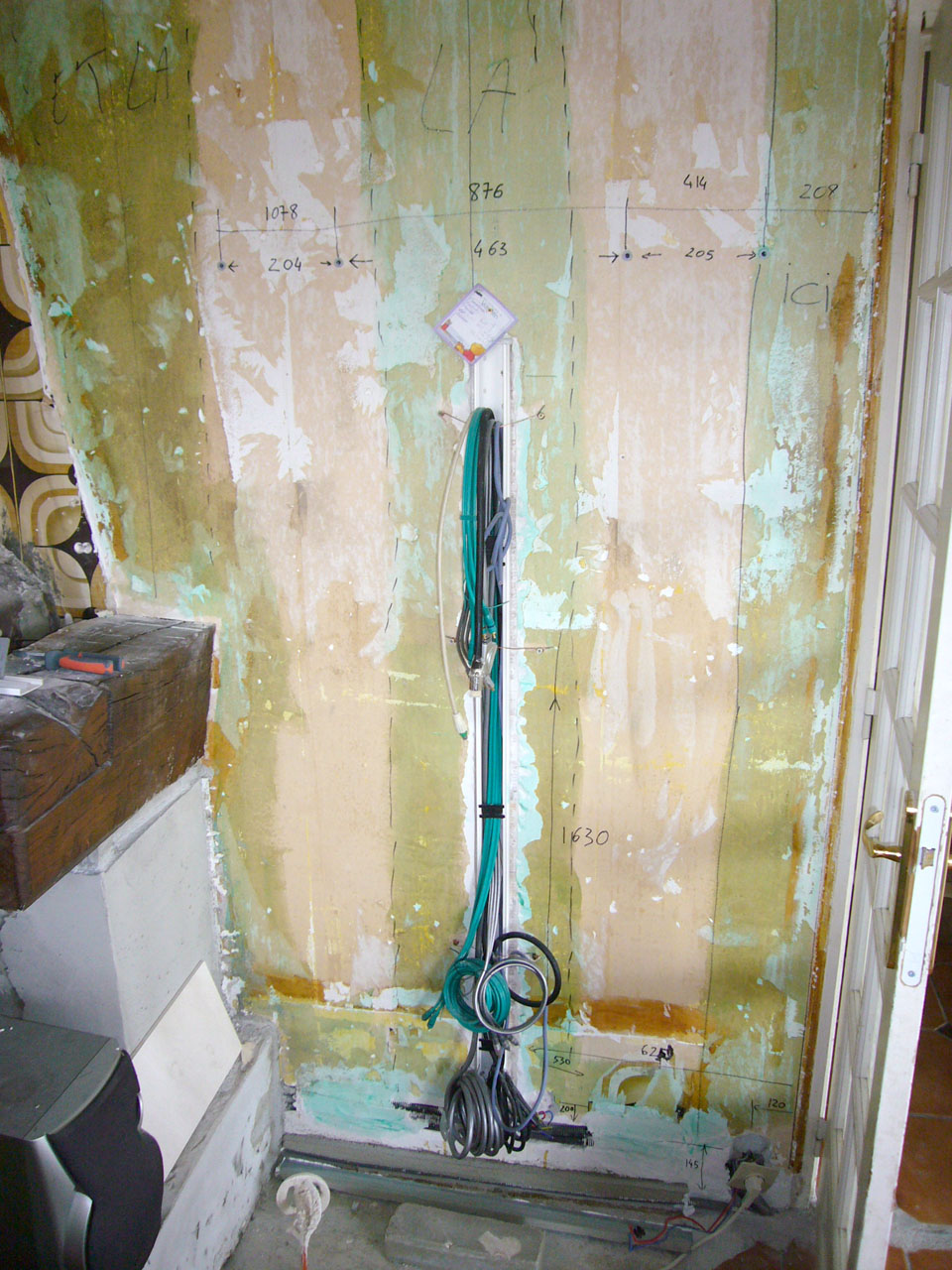

Voilà tout ce beau monde en attente.
Pour la câblage il y a autant de câble que de prise à l'arrière du plasma.
Il y a donc:
- 2 HDMI
- 2 péritel
- 2 RCA audio
- 1 YUV
- 1 antenne
- 1 alimentation électrique

prise antenne tv gaine icta



Et voilà ce que ça donne de l'autre côté de la cheminée. Il y a encore pas mal de boulot de câblage.

prise antenne tv gaine icta





jeudi 29 décembre 2011

Chantier 5 - Le salon - 4ème partie

Un des gros morceaux de ce salon......la cheminée.

Il était temps de lui faire un petit lifting, et par la même occasion faire passer des gaines ICTA (et oui, toujours elles), avec entre autre: antenne TV, câble haut-parleurs, circuit des prises classiques et spéciales lampes de chevet.

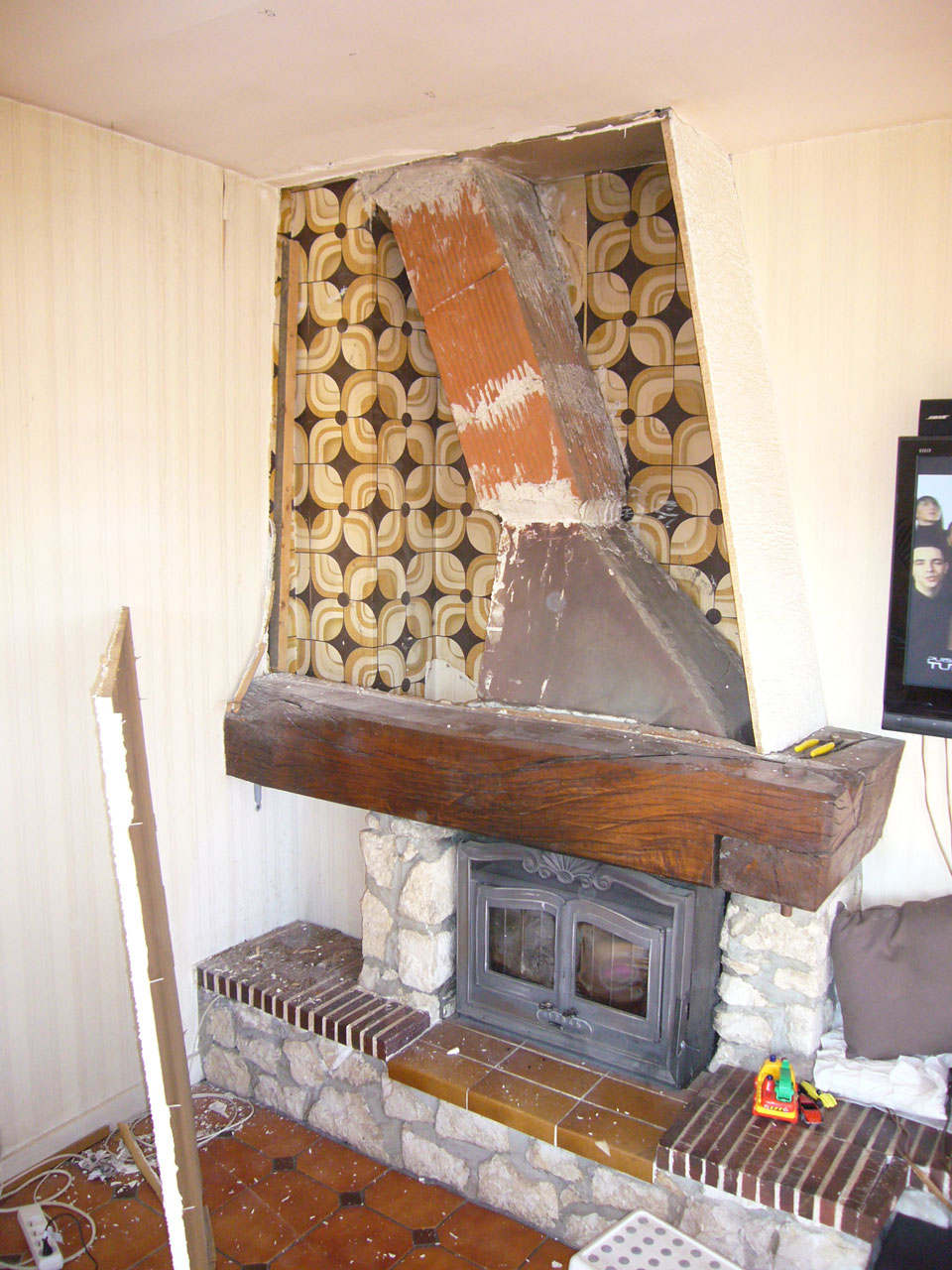

Voilà la cheminée avant les travaux. Le panneau en agglo qui se trouve sur la gauche de la photo fermait la hotte. Niveau sécurité on a vu mieux...
La finition était faite en crépis épais, rien de plus laid.

prise antenne tv gaine icta

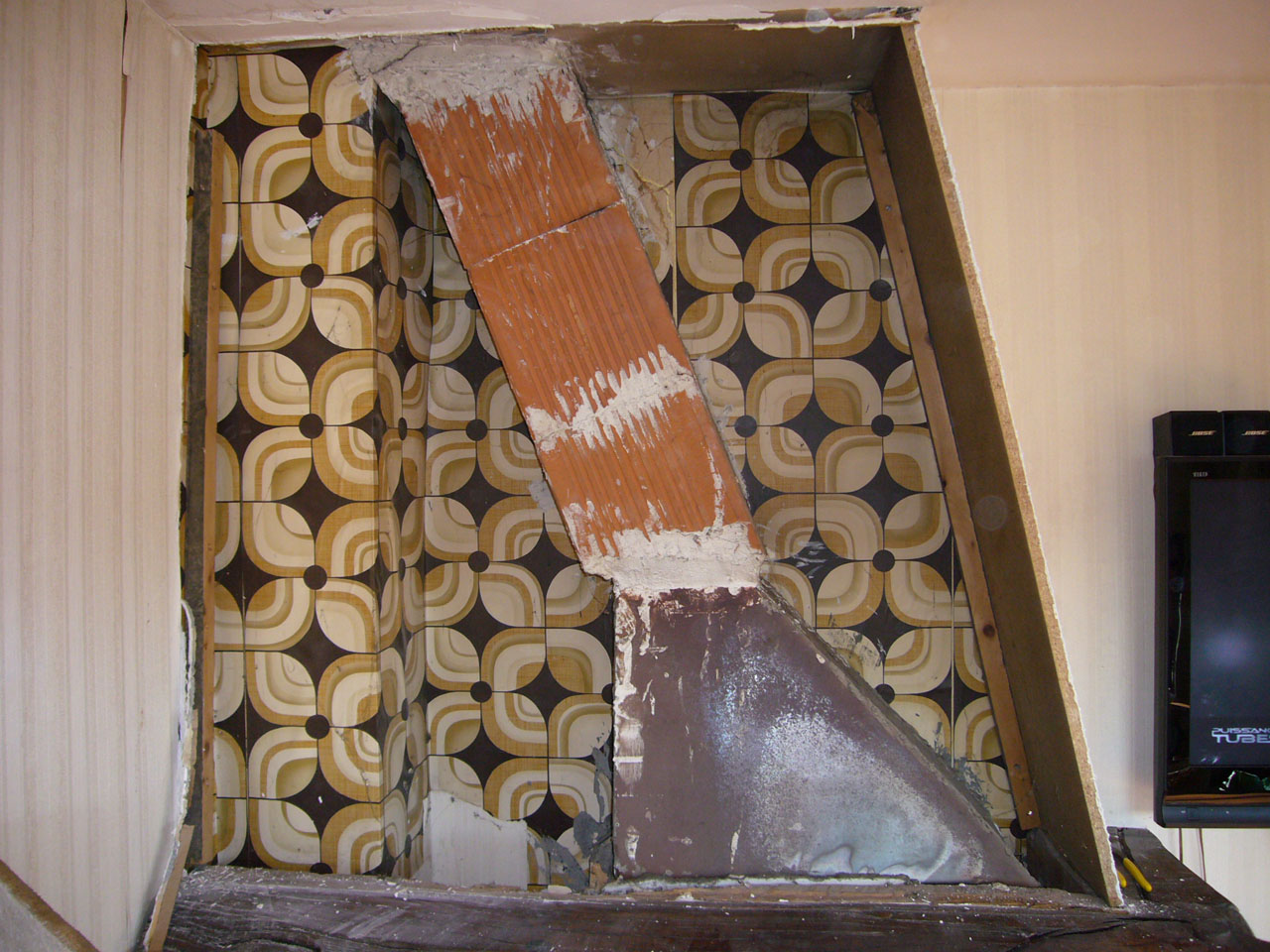

Sympa le papier peint 70's.

prise antenne tv gaine icta

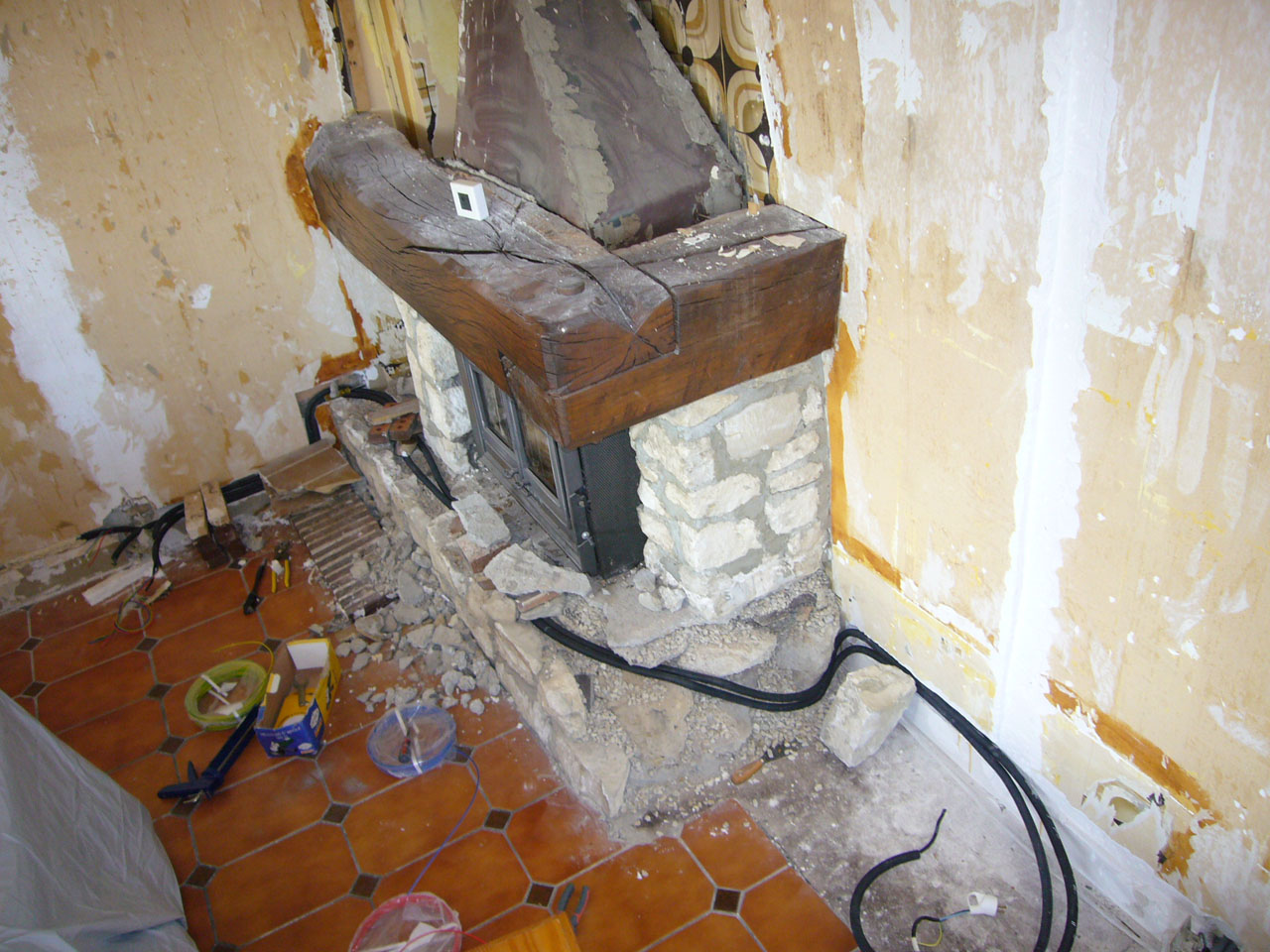

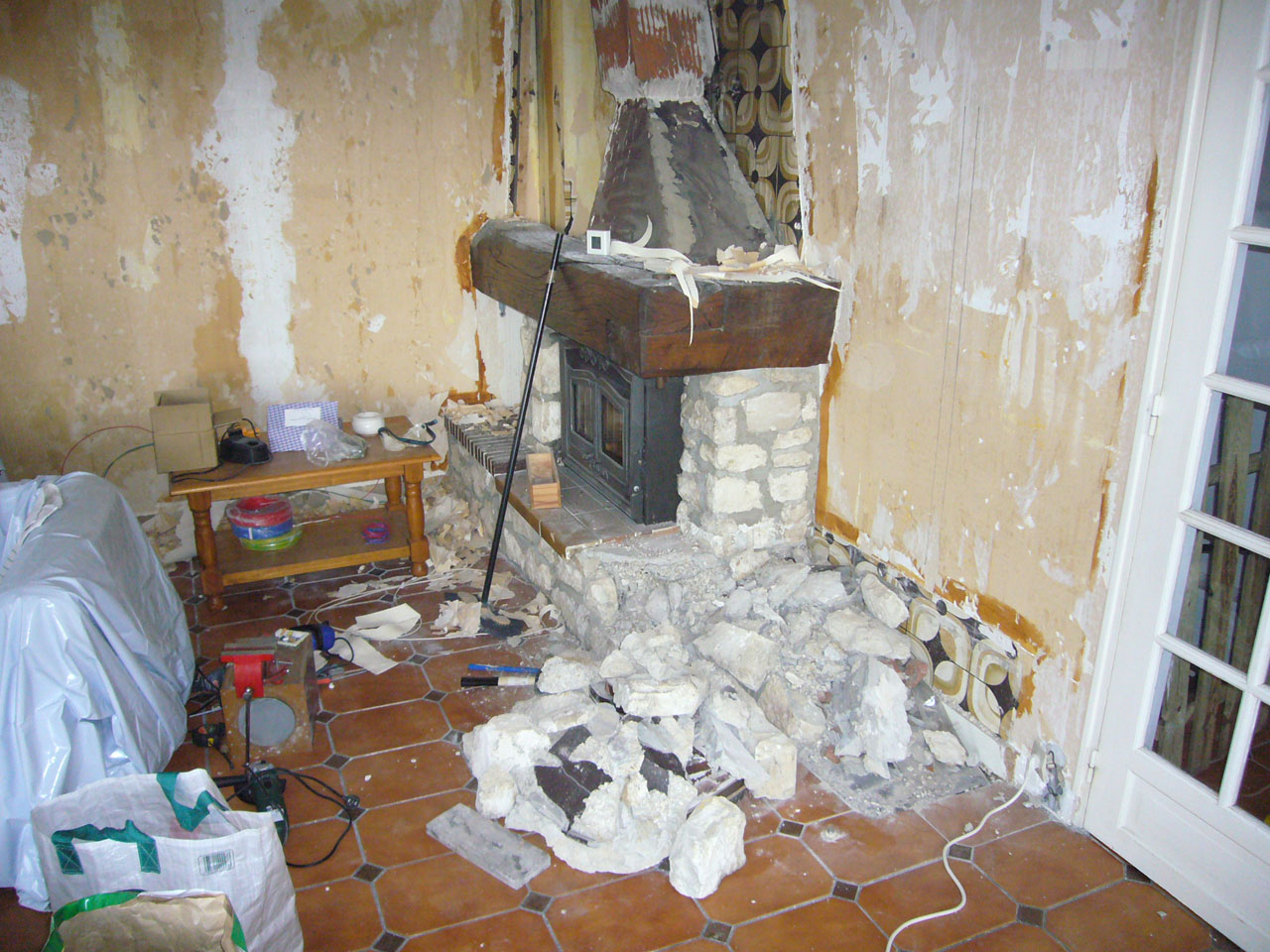

Après avoir enlever la hotte de cheminée, j'ai pris une massette, un burin et j'ai attaqué le rebord qui se trouvait à droite. Dans la configuration future il y aura un meuble qui contiendra tout les appareils hifi - vidéo.

prise antenne tv gaine icta

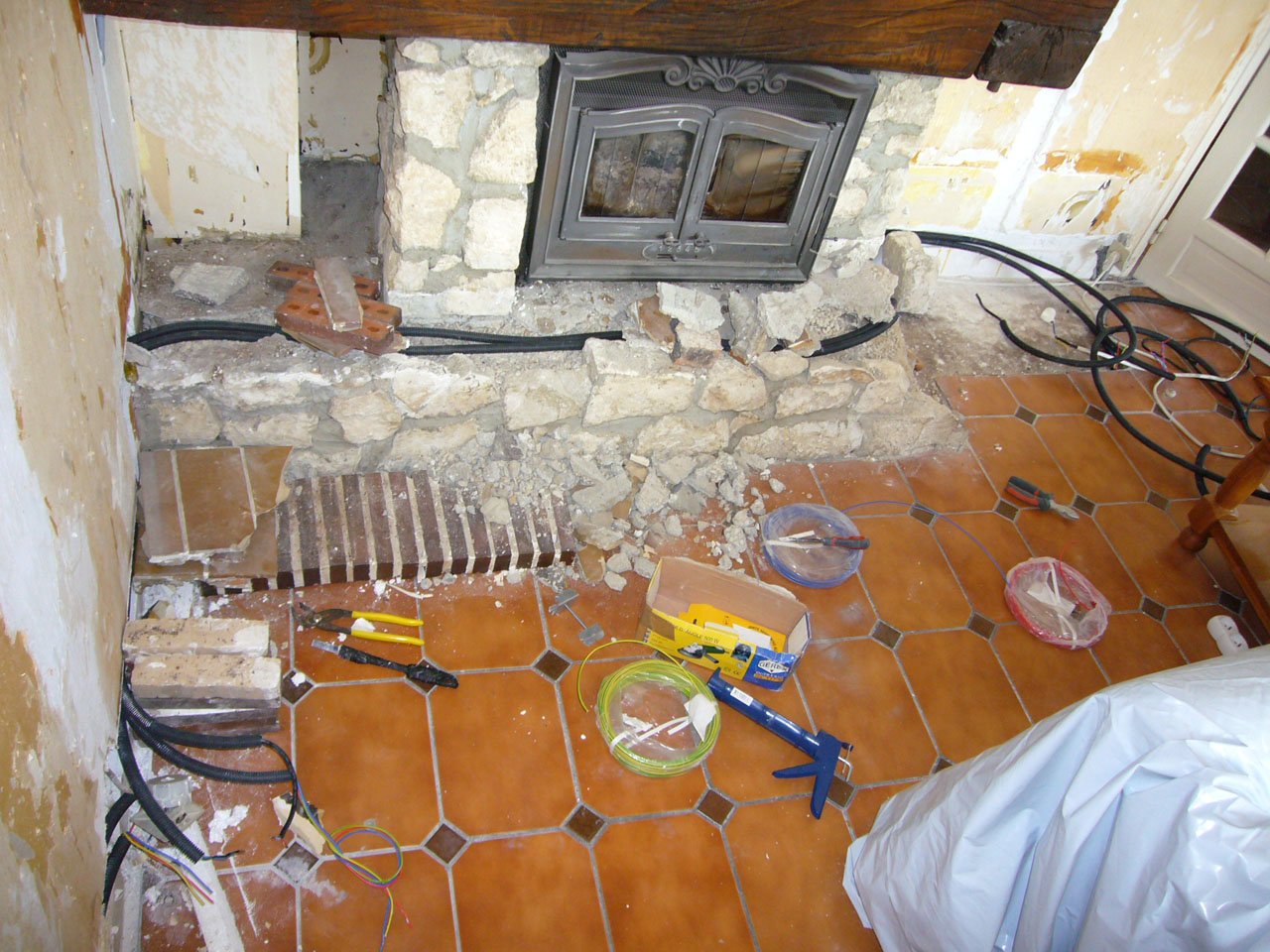

En bas à droite de la photo on distingue l'ancien rebord.

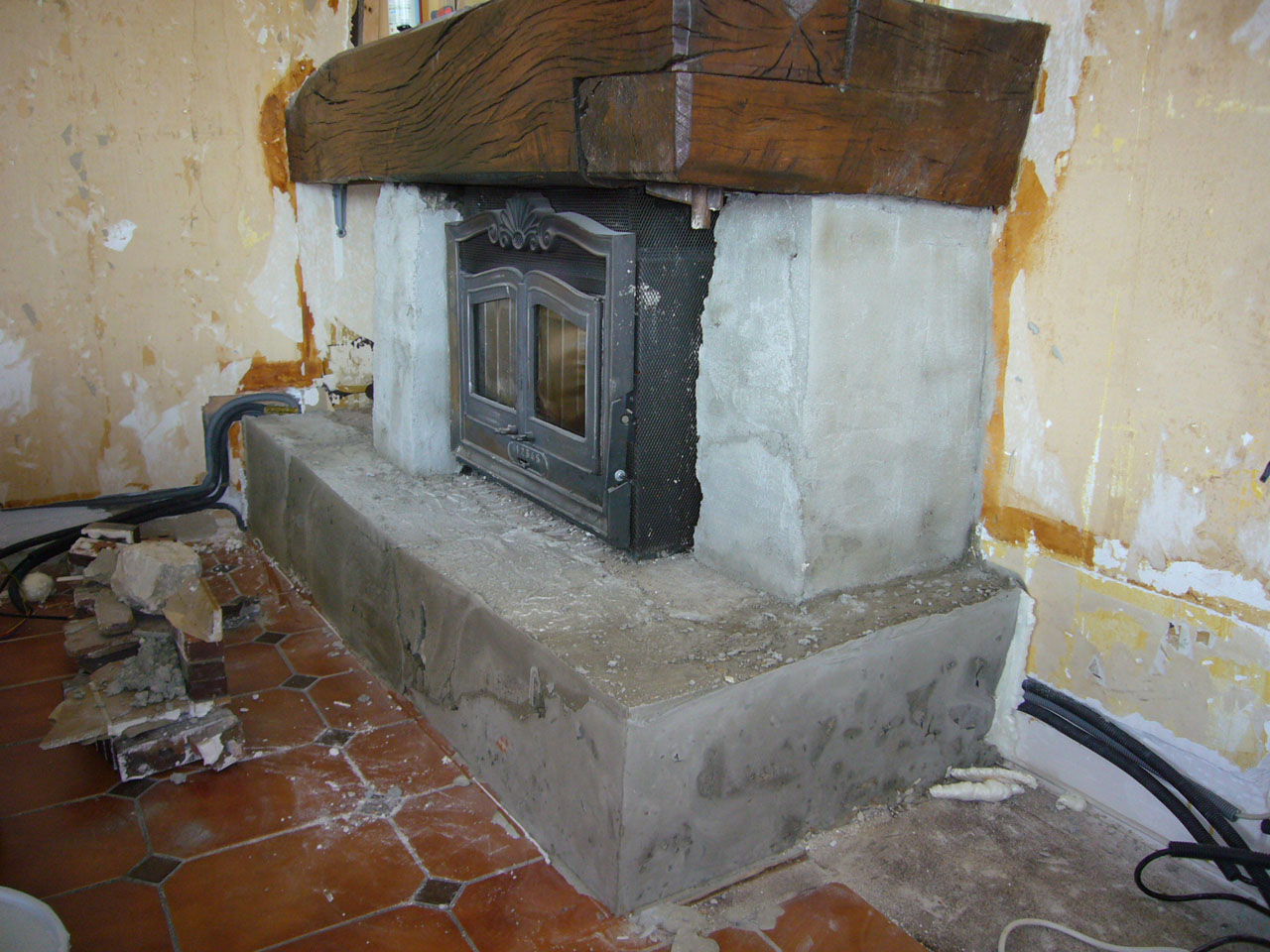

J'ai également enlevé les briquettes de parement du pourtour de la cheminée. Cette opération me permettra aussi de pouvoir y passer mes gaines ICTA.

prise antenne tv gaine icta

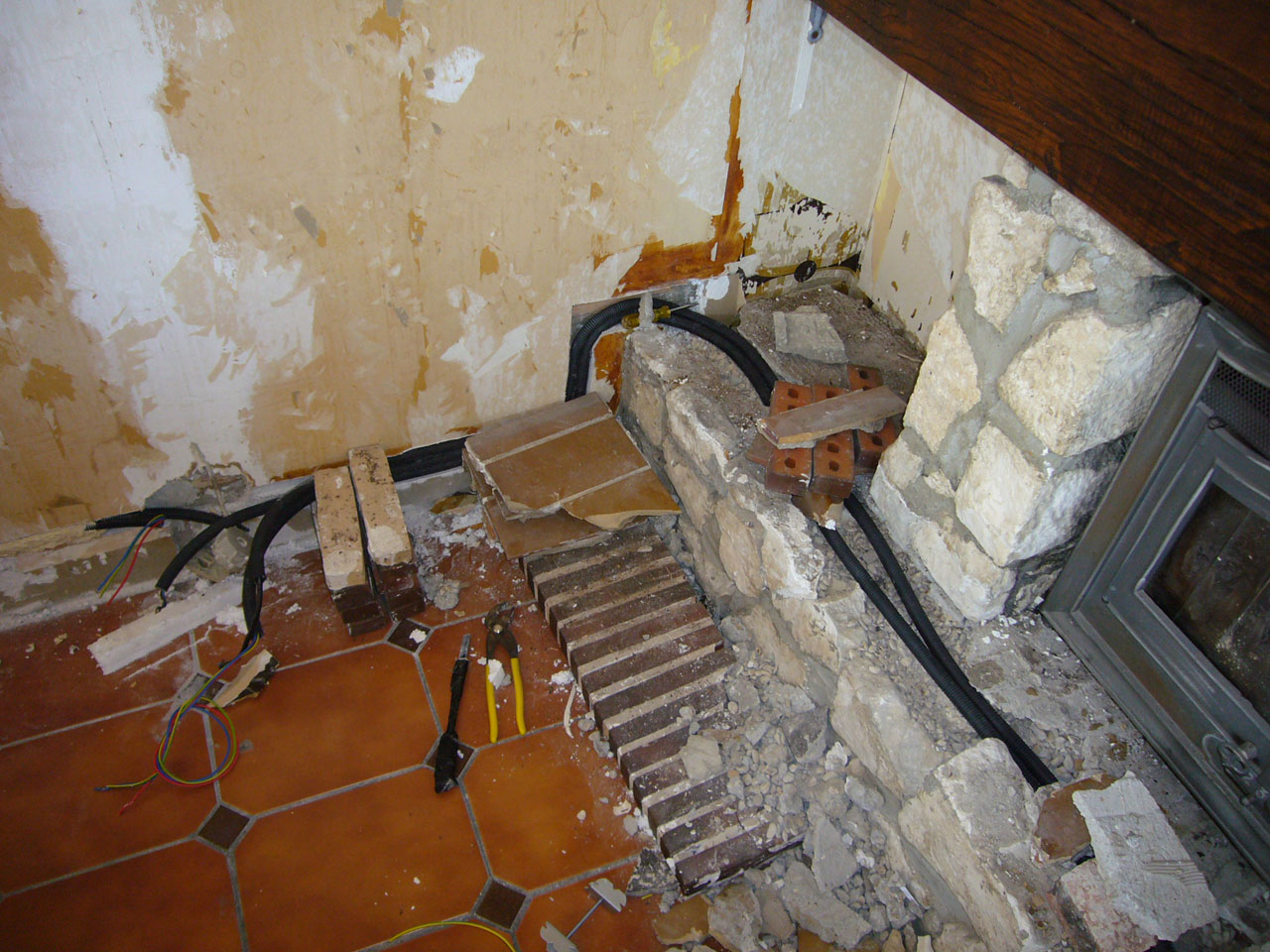

Il commence a y avoir de la gaine un peu partout.
Sur la gauche se trouveront 4 prises:
- antenne TV (mais un câble partira aussi de cette prise, pour rejoindre la saignée qui ira au plasma qui se trouvera de l'autre coté de la cheminée)
- haut-parleurs
- prise électrique classique
- prise électrique spéciale

prise antenne tv gaine icta

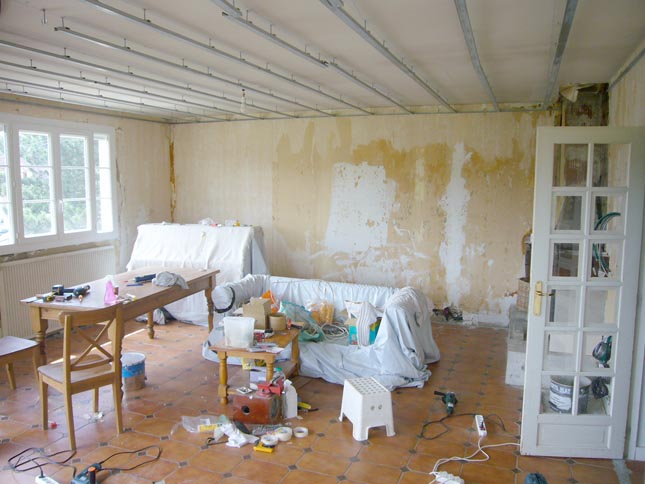

Vue générale du chantier.

prise antenne tv gaine icta



mercredi 28 décembre 2011

Chantier 5 - Le salon - 3ème partie

La pose des gaines ICTA continue.

Sur la photo suivante la gaine grise à droite ne comporte que 2 fils pour le circuit d'éclairage spécial lampe de chevet, celle de gauche, noire comprend 3 fils.

prise antenne tv gaine icta



Ensuite je suis passé sur le plus complexe de l'installation, à savoir le passage des gaines ICTA dans le coffrage béton de la cheminée, tirage d'une nouvelle ligne du tableau électrique pour les lampes de chevet, passage du câblage pour l'écran plasma, ainsi que des câbles haut-parleurs.

La saignée qui monte recevra une grosse moulure dans laquelle passeront tout les câbles pour le plasma, c'est à dire:
- 2 péritel
- 2 HDMI
- 2 RCA
- 1 YUV
- 1 câble d'alimentation 220 V
- 1 câble d'antenne

Il restera de la place pour passer un ou deux câble sans prise au bout, et avec le recul j'aurais dû mettre une goulotte vide juste à côté.

prise antenne tv gaine icta

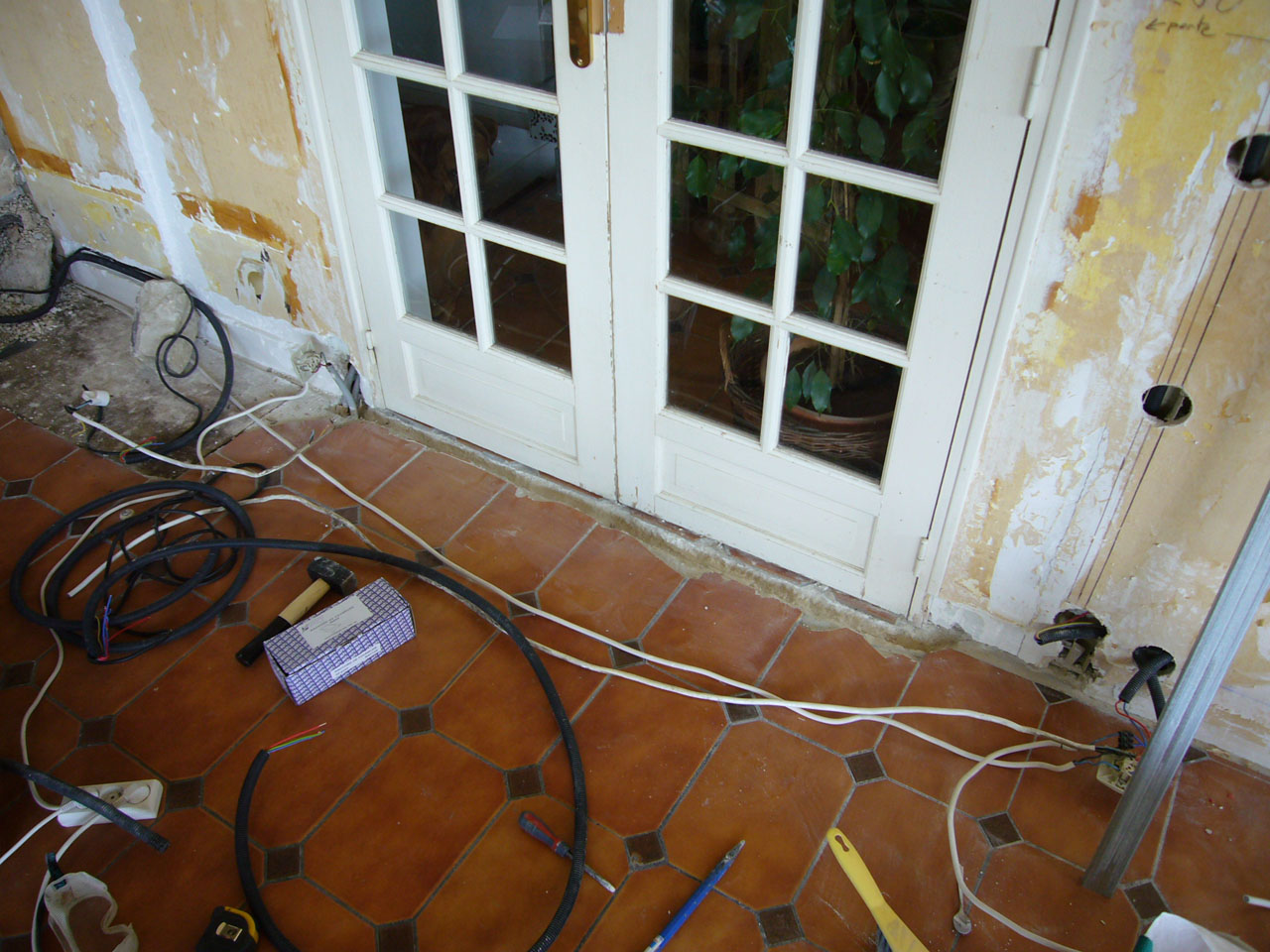

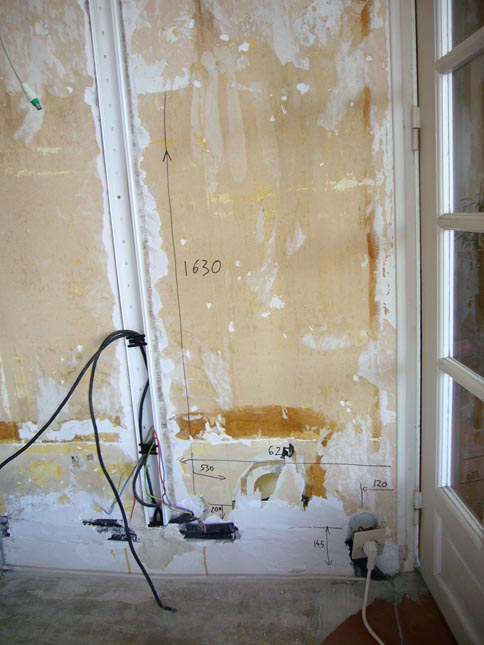

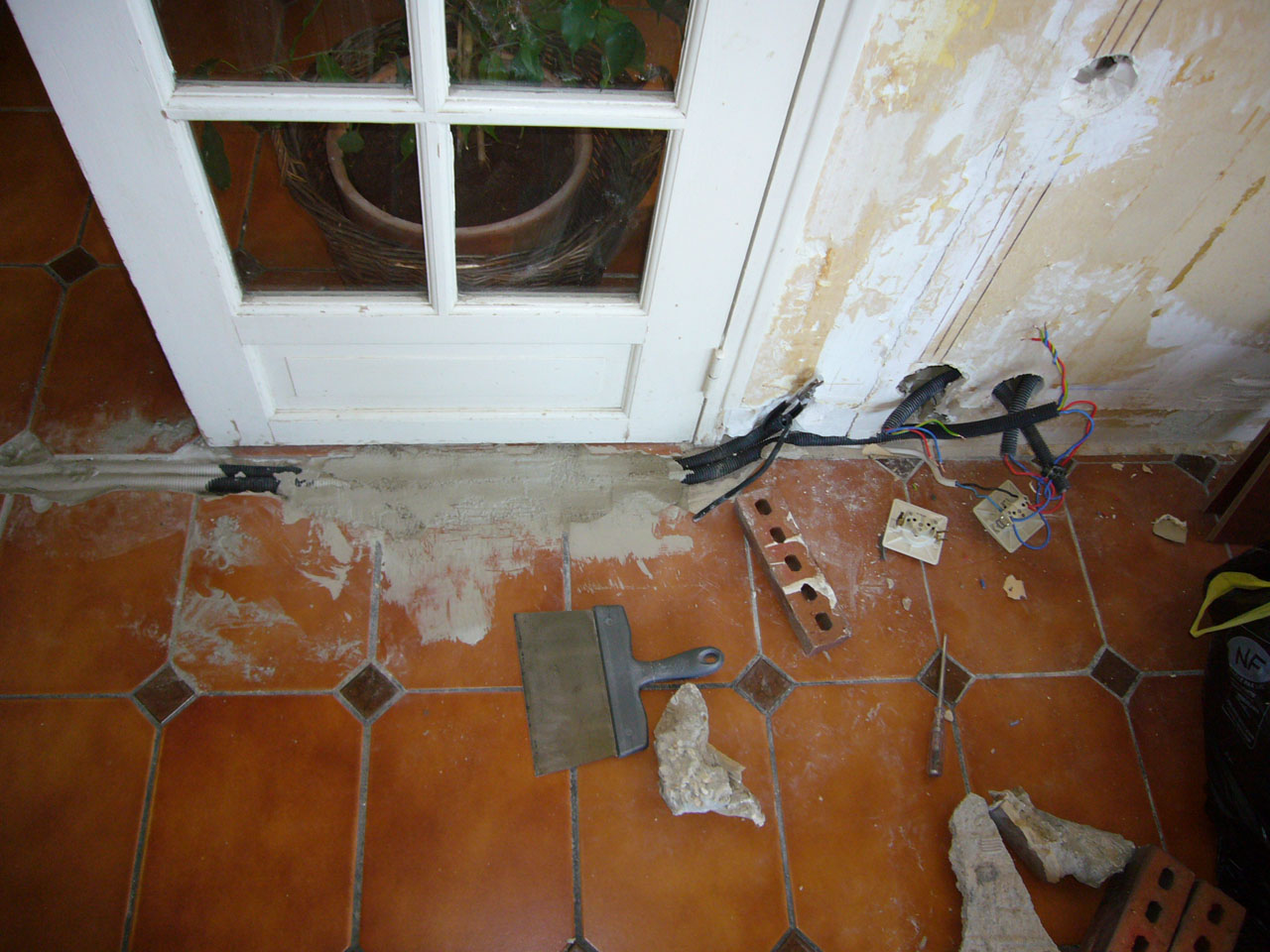

Au pied de la porte à gauche se trouve l'arrivée des prises de courant normale, j'ai tout de même dû re-tiré cette ligne car il n'y avait pas de terre...no comment...

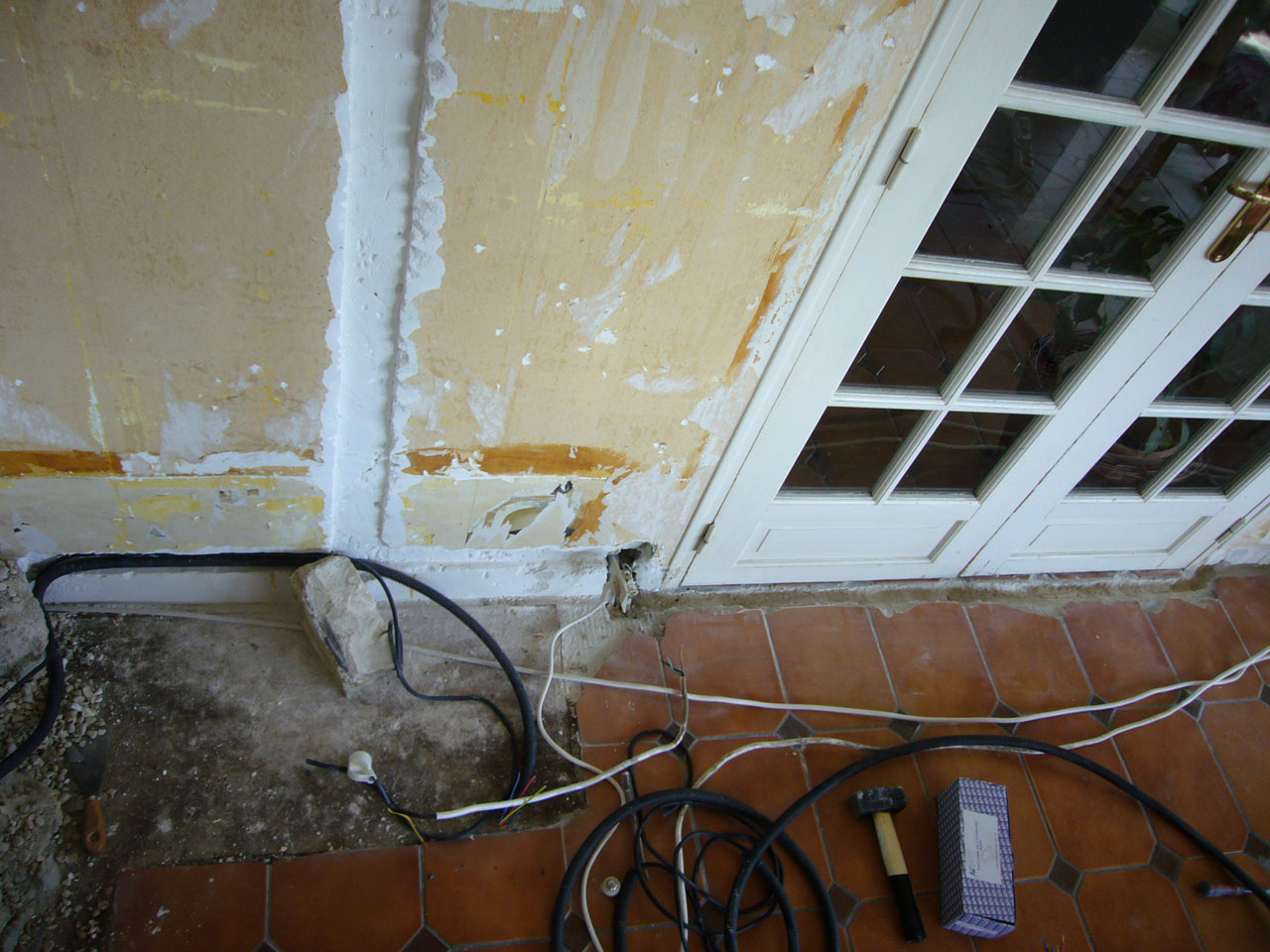

Au pied de la porte les anciens propriétaire avaient fait une saignée, je sais que théoriquement c'est interdit, mais elle va bien me servir.

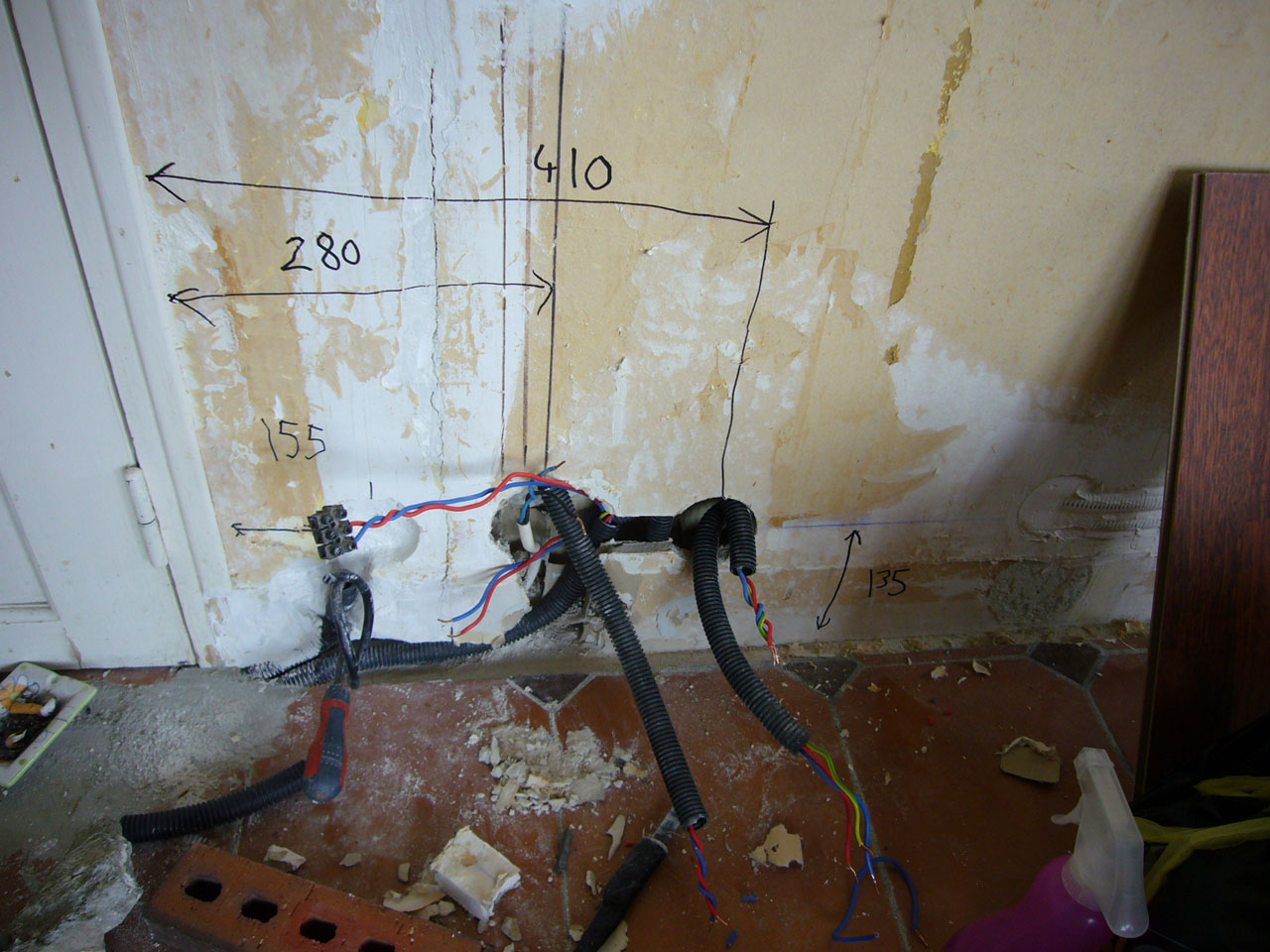

Puis à droite de la porte se trouve l'interrupteur qui commandera le circuit spécial lampe de chevet, 2 prises électrique: une LEGRAND Neptune, l'autre d'une autre couleur afin de les différencier, et pour finir un bornier à vis pour haut-parleurs.

prise antenne tv gaine icta



Le passage des gaines est finie, le tout est rebouché au mortier.

prise antenne tv gaine icta



C'est encore un peu le bazar mais ça commence à prendre forme.

prise antenne tv gaine icta

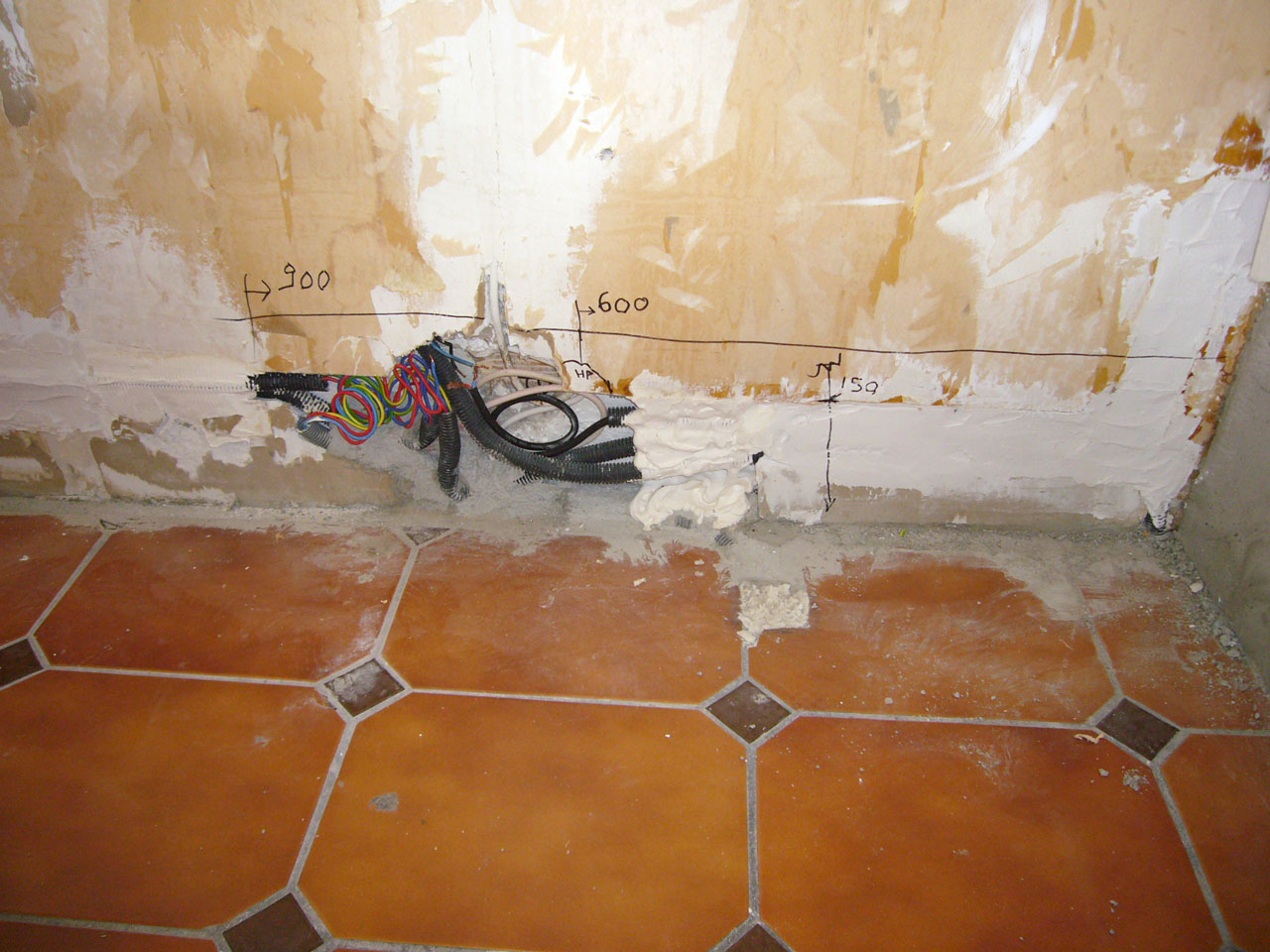

Une fois que toutes les gaines ICTA sont rentrées dans les saignées ça fait beaucoup plus propre.

prise antenne tv gaine icta








Chantier 5 - Le salon - 2ème partie

Comme on dit il n'est jamais trop tard, ça ne fait "que" deux ans que je n'ai rien fait sur ce blog, même si les travaux ont continués, eux.

Je vais donc reprendre où je m'étais arrêté au niveau du salon. La dernière fois j'avais fini de poser les pitons de réhabilitation, les tiges filetées et les brides de fourrure. Les fourrure plafond F530 ont étés posées et il ne me restait plus qu'à peaufiner l'alignement de certaine bride en les vissant ou dévissant, selon le besoin.

Bref, une fois les fourrure en place je me suis attaqué à l'électricité.

Comme tout le reste de cette maison, norme de 1974 "à l'arrache" donc c'est une découverte à chaque nouveau chantier.

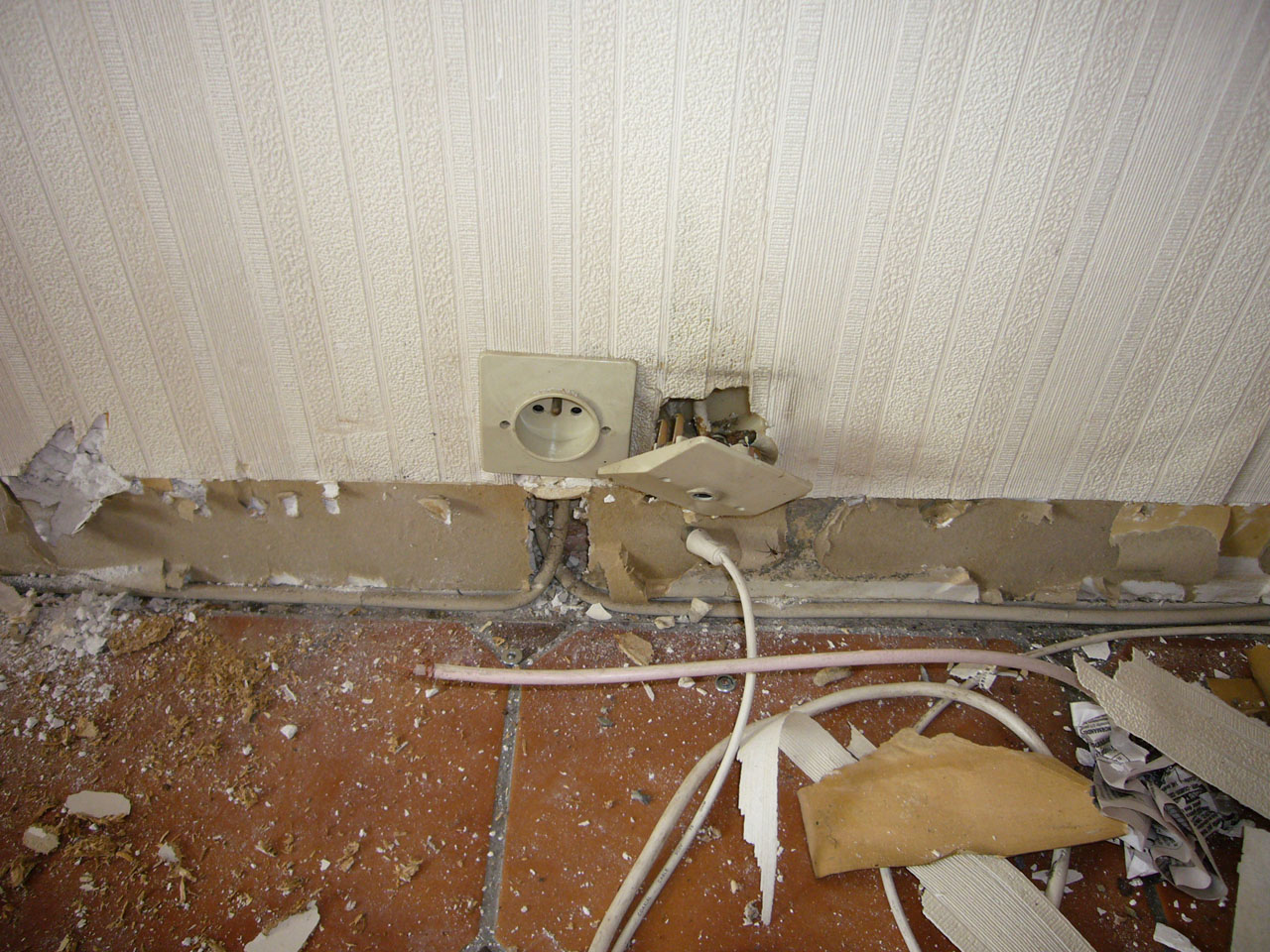

Je commence donc au niveau de la prise de l'arrivée de l'antenne TV, à côte de laquelle on peux voir une prise de courant, câblée avec du câble de rallonge passé directement sous les plinthes en bois, sans gaine ICTA.

prise antenne tv gaine icta

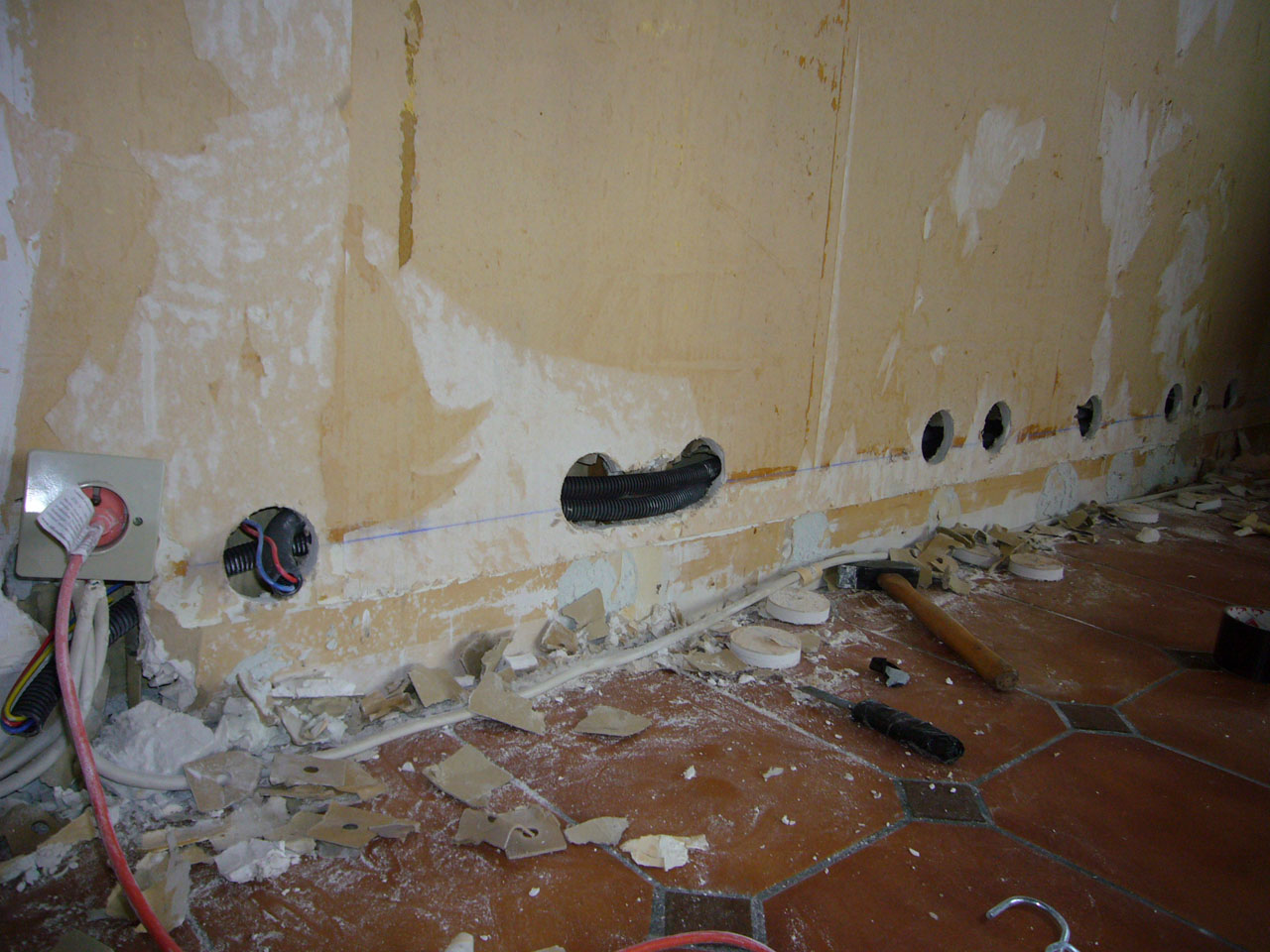

Sur la seule cloison du salon (séparation cuisine/salon), en BA13 alvéolaire, je passe les gaine sans faire de saignée sur toute la longueur, mais uniquement des ouvertures à la scie cloche.

Il y aura 2 gaines à faire passer:

- la première pour les prises de courants classique avec terre
- la deuxième uniquement à 2 fils pour crée un circuit "spéciale Madame", avec commande du circuit via interrupteur. L'interêt ?
Pouvoir allumer toutes les lampes style lampe de chevet d'un seul coup, ce qui évite d'avoir 6 ou 7 interrupteur manuel à actionner. Eh oui, les dames adorent l'éclairage indirect, ça fait plus "cosi" qu'elle disent ;).

prise antenne tv gaine icta

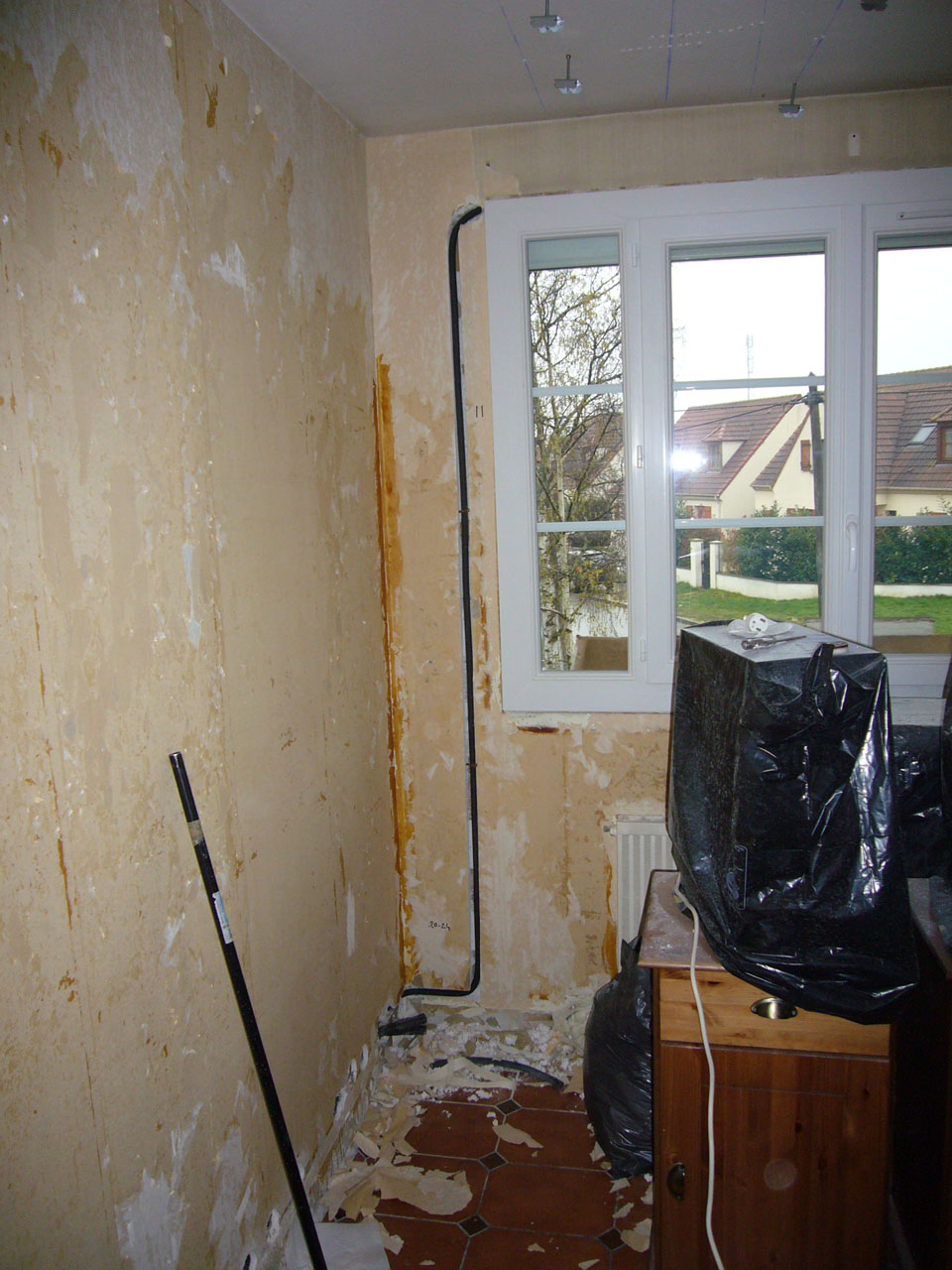

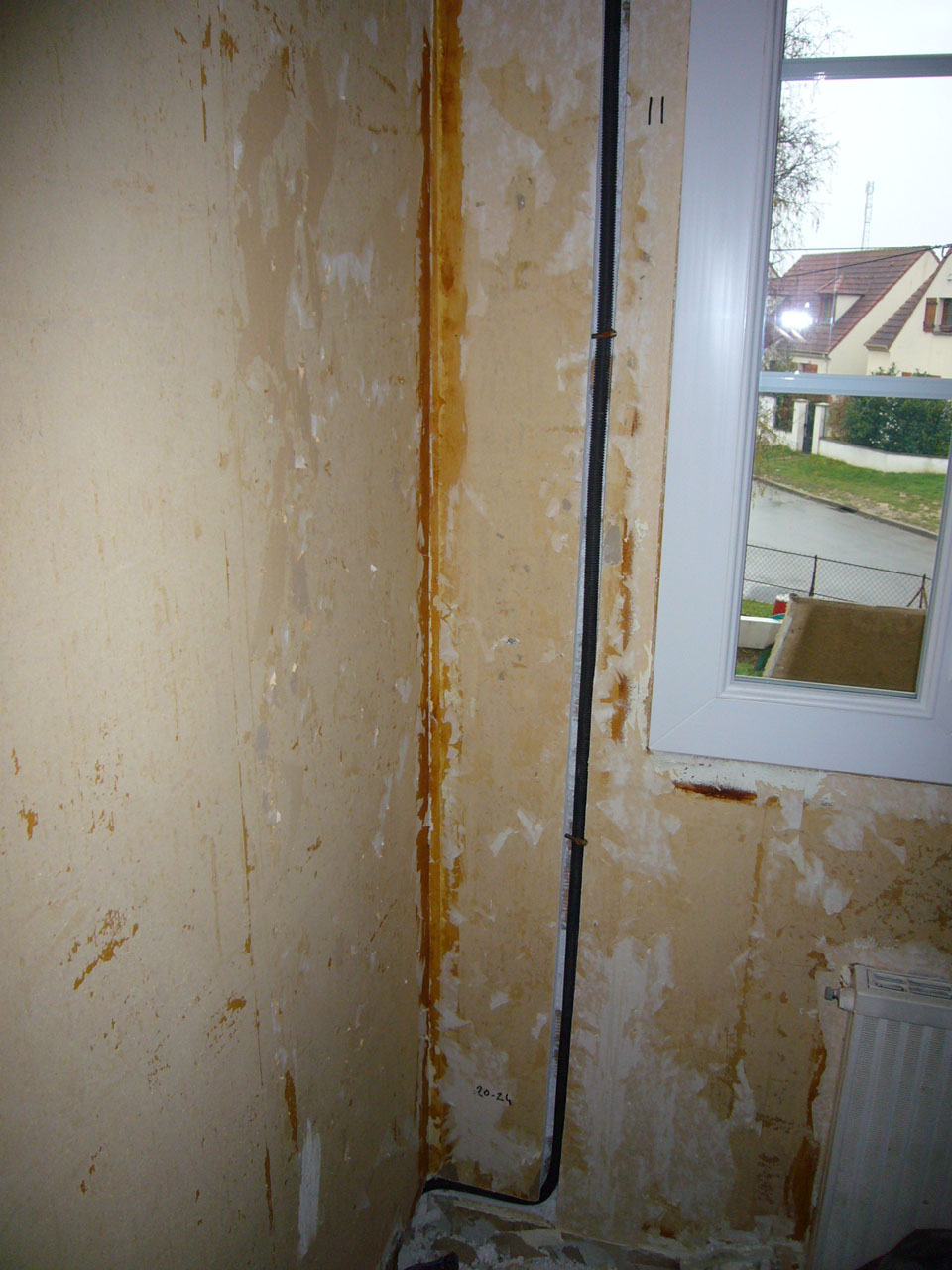

L'autre chose qu'il a fallut faire, c'est d'encastrer les alimentations des volets roulant qui ont étés posés avant que je refasse le salon.

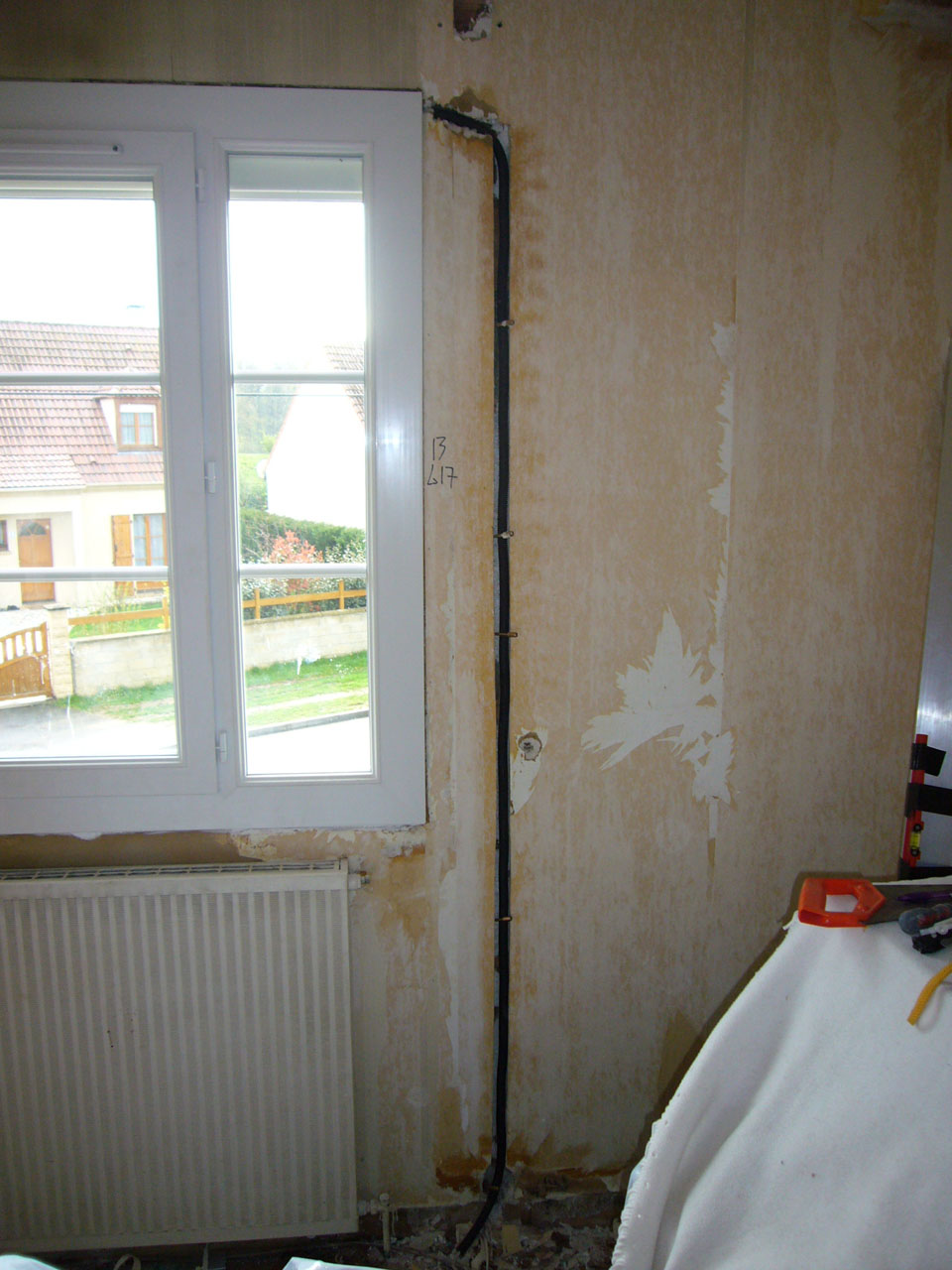

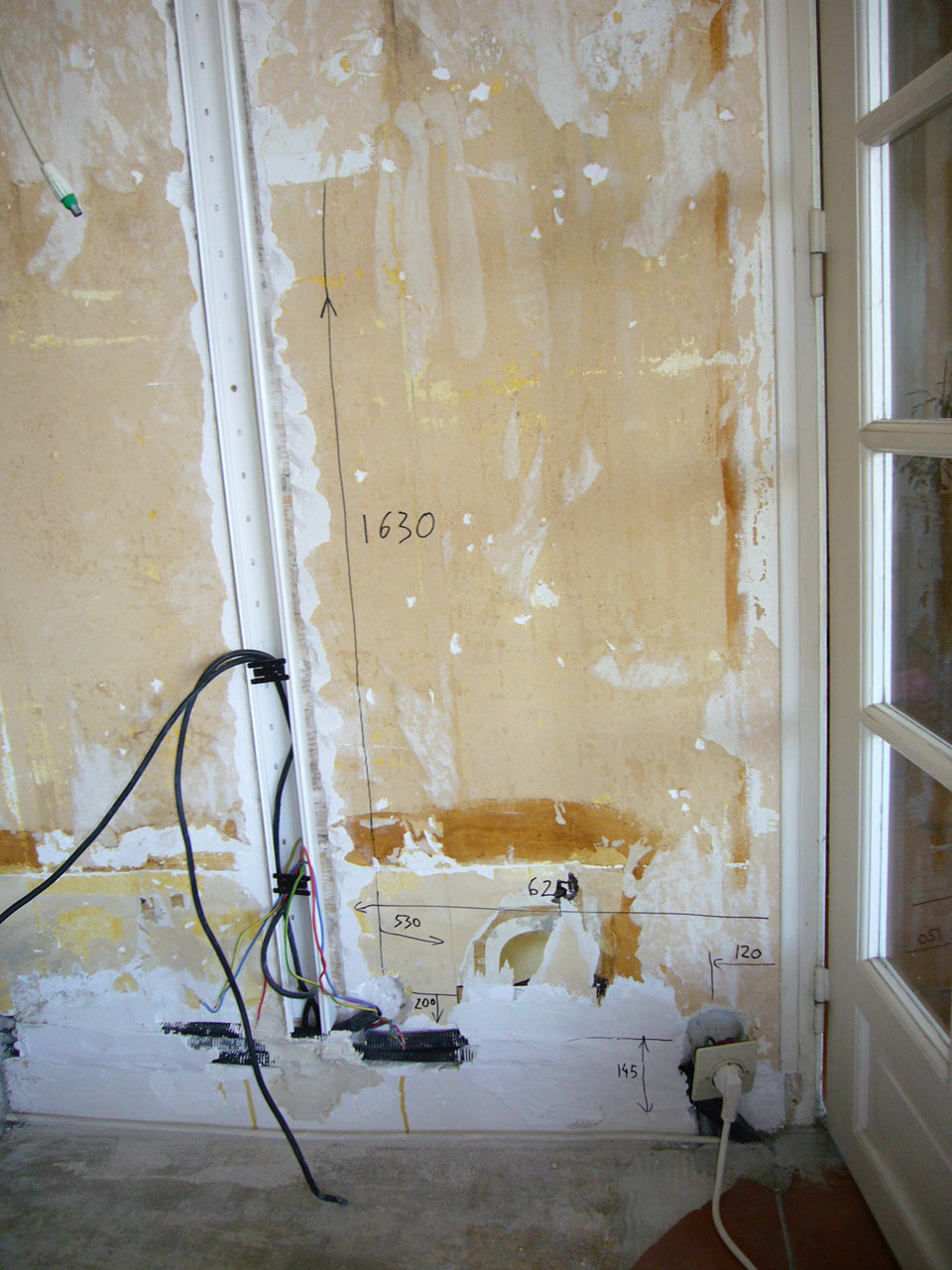

J'ai donc fais une saignée sur toute la hauteur pour rejoindre le circuit encastré. J'ai également inscrit les mesures, pour avoir l'emplacement de la gaine en cas d'éventuels perçage ultérieur. Cette prise de mesure avec photos a été faite pour toutes les gaines.

prise antenne tv gaine icta



Vue précédente avec plus de recul.
En bas à gauche on voit les trous fait à la scie cloche ainsi que les deux gaines qui sortent.

prise antenne tv gaine icta

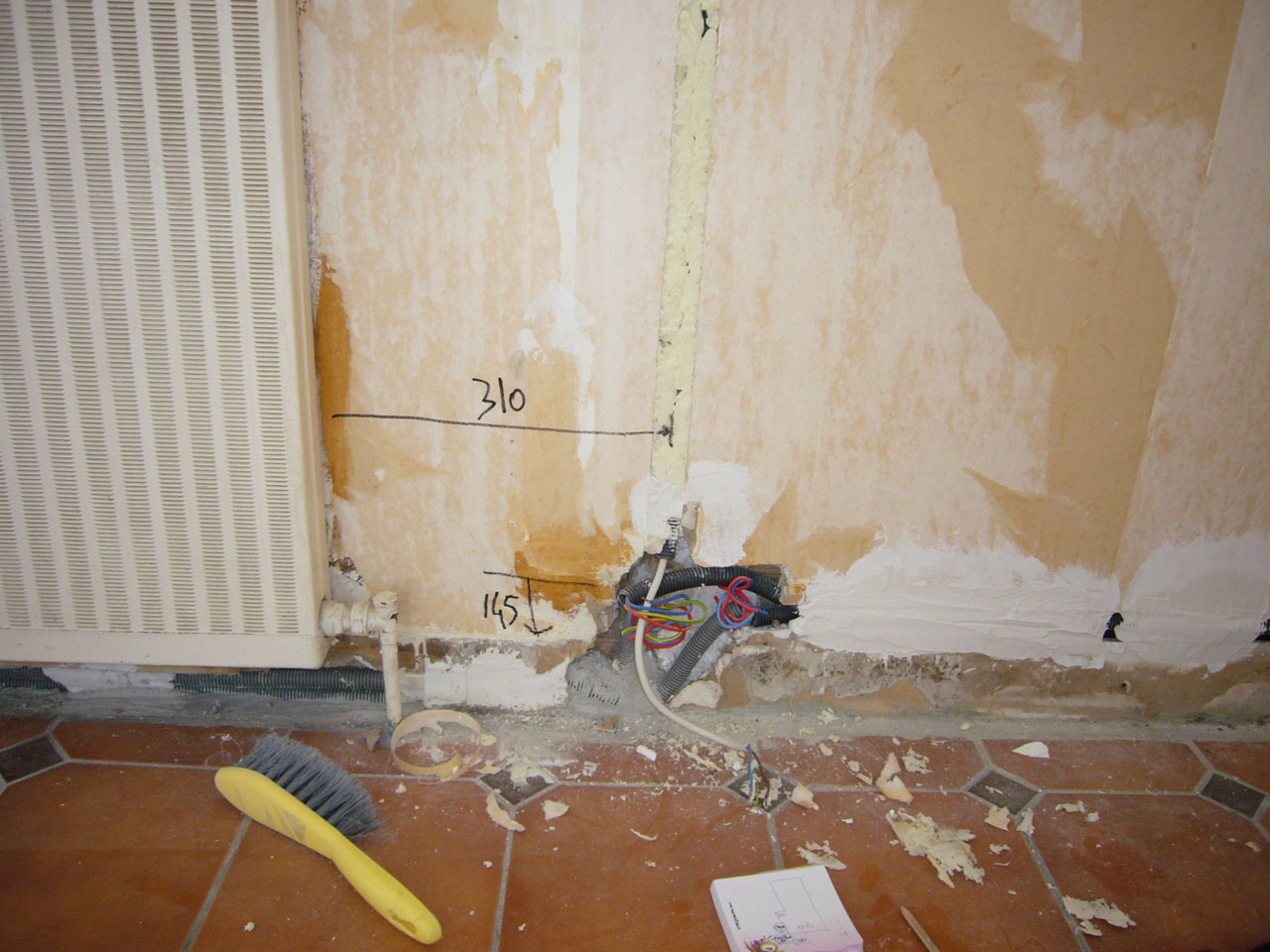

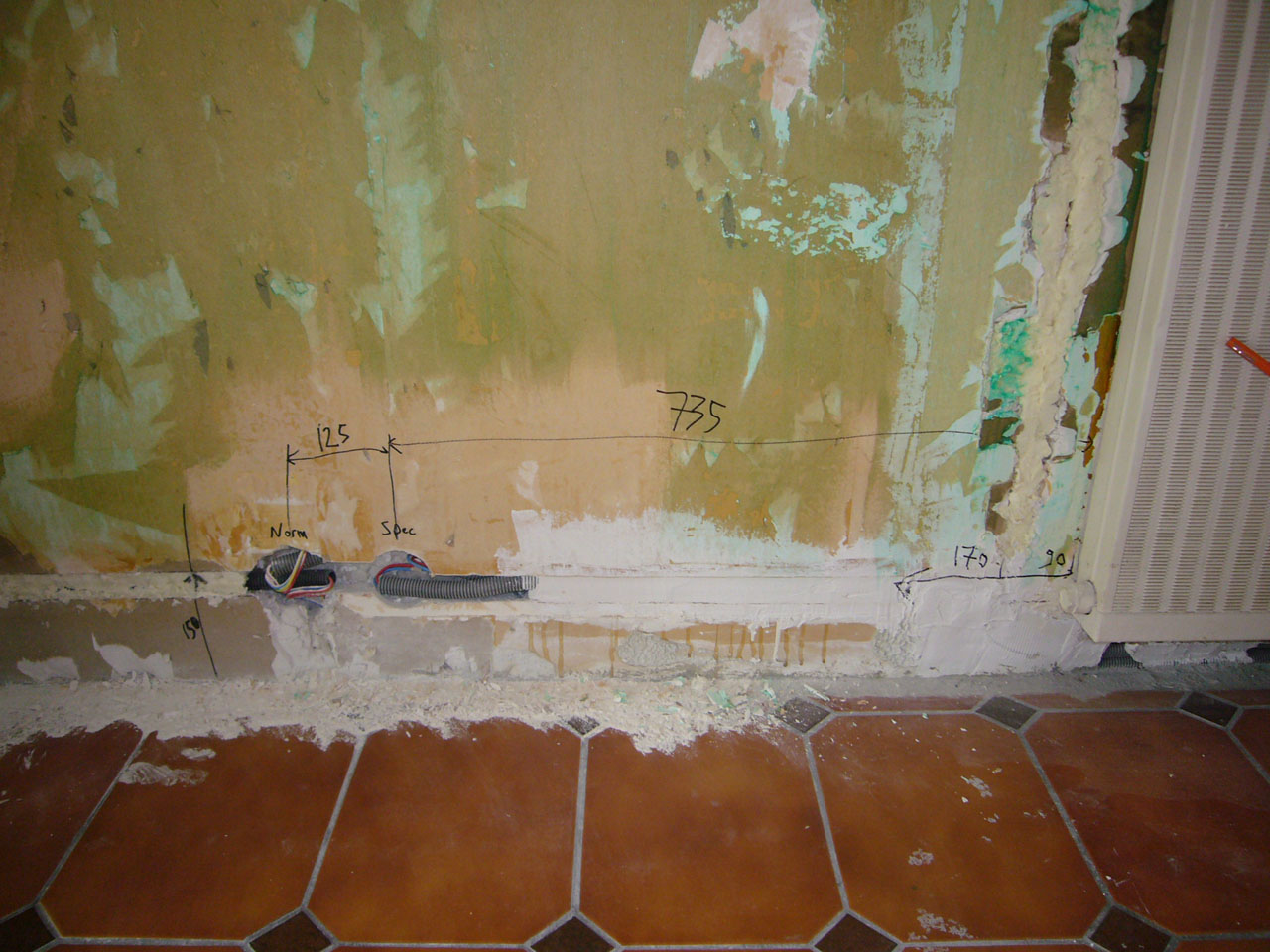

L'autre fenêtre à subie le même traitement, toujours avec la prise de mesure. Ici la saignée commence à 13 cm de la fenêtre pour finir à 17 cm à la fin de la saignée.

prise antenne tv gaine icta



Les saignées sont ensuite rebouchées avec de la mousse expansive.

prise antenne tv gaine icta

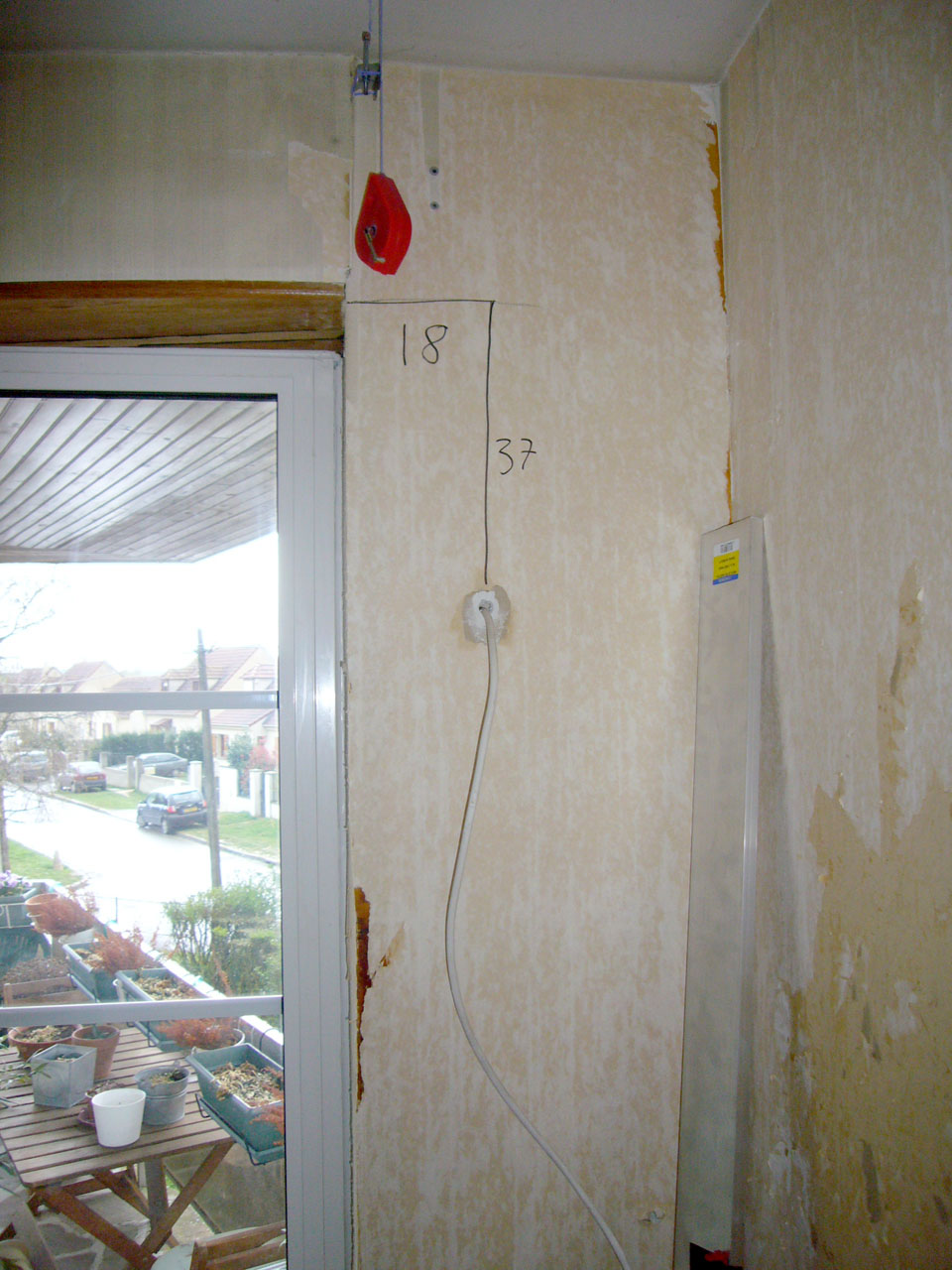

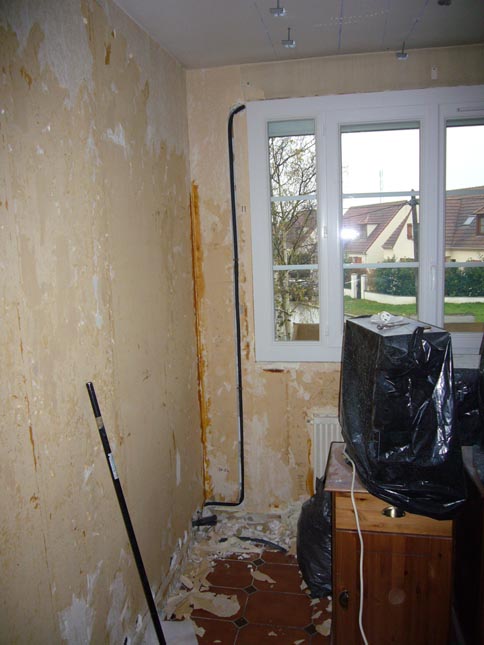

Après les deux fenêtres, il y a la baie vitrée de 4m qui donne sur notre terrasse. Il n'y avait pas d'éclairage, nous avons donc mis deux lampes extérieure (une de chaque côté de la baie vitrée). Il a fallut prendre le perforateur, une mèche de 20 et c'est parti.

J'ai d'abord passé un câble nu pour voir le rendu que cela donnait avec les lampes.

prise antenne tv gaine icta

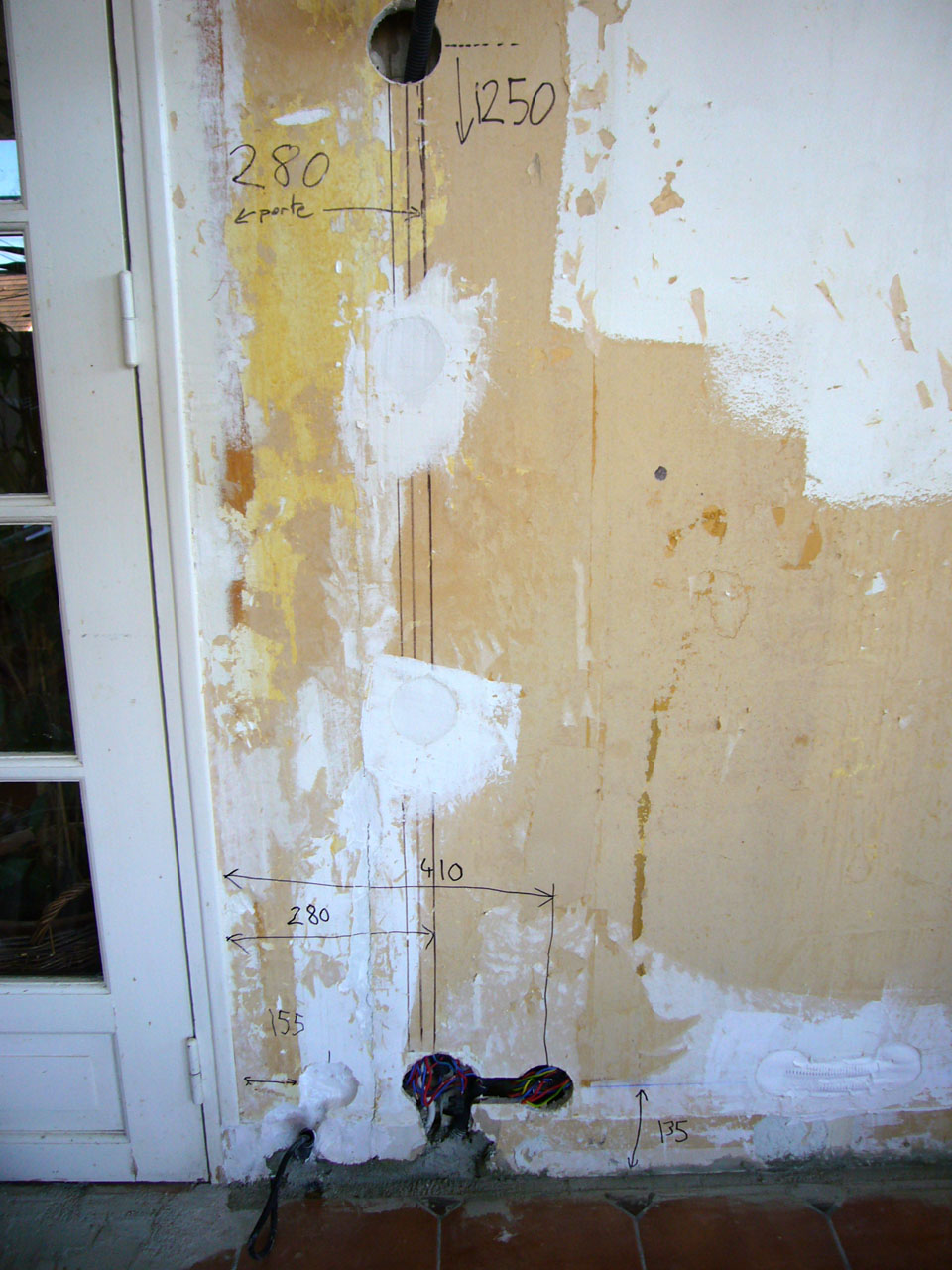

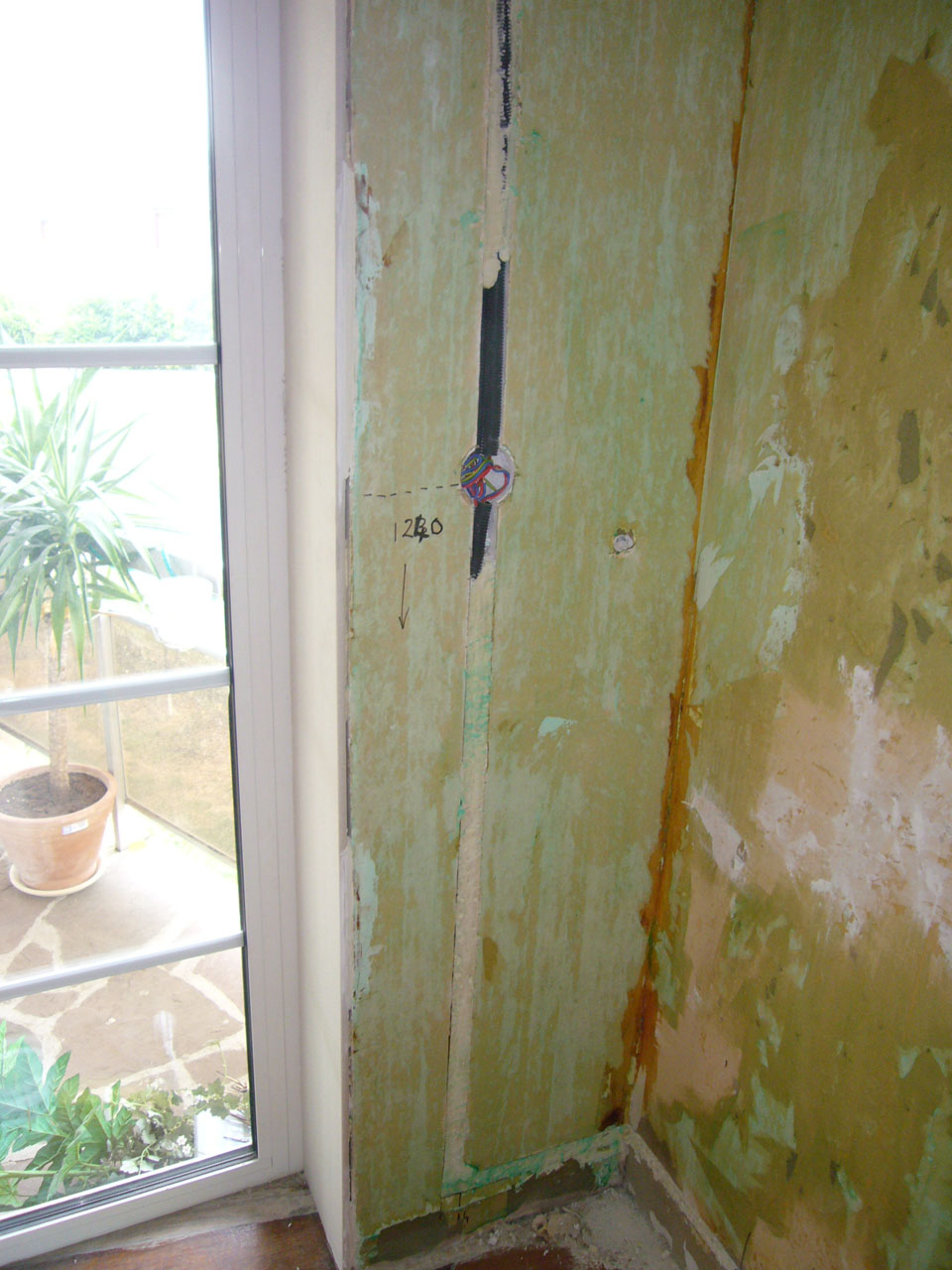

Suite à l'essai concluant, une saignée a été faite jusqu'en bas pour aller se raccorder au circuit encastré. Comme pour les autres saignées, la gaine ICTA a été recouverte de mousse expansive.
Un trou à la scie cloche a été fait pour installer une boite à encastrer, elle recevra un interrupteur LEGRAND Neptune qui commandera l'éclairage extérieur.
